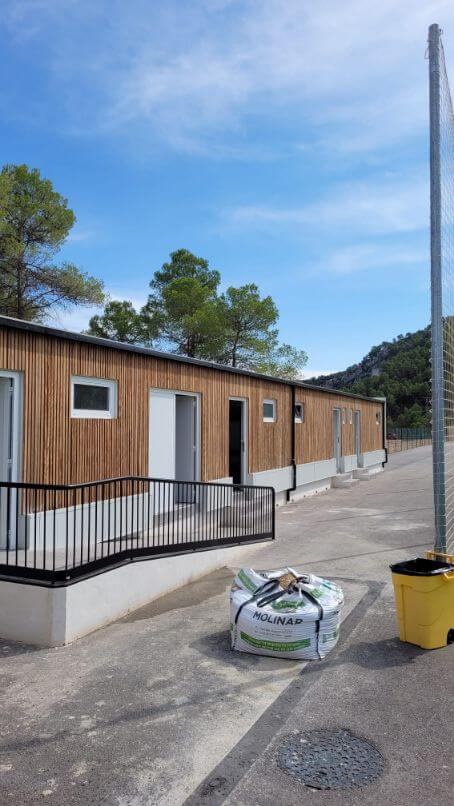

VESTUARIOS MODULARES EN EL CAMPO DE ENTRENAMIENTO DEL CLUB DEPORTIVO ALCOYANO

El grupo Europa Prefabri ha finalizado el suministro e instalación de un nuevo conjunto modular prefabricado para el Club Deportivo Alcoyano ( Alcoy, Alicante – Comunidad Valenciana)

Proyecto especial “llave en mano” de vestuarios prefabricados que forman un espacio modular unificado, que incluye vestuarios y aseos completos para 4 equipos, vestuario y aseo completo para el equipo arbitral, aseos independientes y almacén, incluidos aseos, accesos y elementos adaptados conforme a normativa.

La superficie total del espacio modular es de 149,55 m2, distribuidos de la siguiente manera:

  • Almacén (19,74 m2)
  • Vestuario 1 (30,11 m2)
  • Vestuario 2 (30,11 m2)
  • Vestuario 3 (30,11 m2)
  • Vestuario 4 (30,11 m2)
  • Vestuario árbitros (19,74 m2)
  • Aseos hombres y mujeres (19,74 m2).

Estas son algunas de las características constructivas de este espacio modular único:

  • El conjunto modular está formado por 18 módulos prefabricados de dimensiones exteriores (largo x ancho x alto) 4.400 x 2.350 x 2.800 mm, con una superficie construida de 10,34 m² y una altura interior libre de 2.500 mm.
  • El material elegido para la construcción de la estructura es acero de calidad S275JR, para perfiles laminados en caliente y DX51D para perfiles de chapa galvanizada. Acabado en color gris RAL 9002.
  • Suelos de armado de hormigón HA25/F/20/I de alta resistencia (300 kg/m2), con capa de compresión y acabado en pavimento de gres antideslizante y gresite en zonas húmedas.
  • Tabiquería exterior formada por panel sándwich machihembrado, con aislamiento de poliuretano de espesor 40 mm y densidad 40 kg/m2  (normativa de Reacción al fuego: C s3 d0, transmitancia térmica: K=0.583W/m²K. y color Ral 9002) acabados en acero galvanizado perfilado y prelacado y como mejora de prestaciones, se ha dotado de un extra de asilamiento formado por panel sándwich de alma de lana de roca de espesor de asilamiento 125 mm,  y densidad 90 Kg/m3, cubierto de chapas de acero galvanizado de espesor 0,45 mm, que otorga en su conjunto un nievel de transmitancia térmica del cerramiento de U=0,33W/m2 K.
  • Además, se incluye acabado en revestimiento exterior en elegante madera de OKAN, un material muy resistente a la descomposición; una madera especialmente adecuada para usos con riesgo de humidificación permanente o duradera.
  • Tabiquería interior realizada en panel sándwich de 35 mm de espesor, formada por chapa de acero galvanizada y prelacada en poliéster silicona con un espesor de 50/100, inyectados con espuma de poliuretano.
  • Cubierta acabada en falso techo interior de lamas de chapa galvanizada prelacada en blanco de e=0,6mm., con aislamiento de fibra de vidrio de e=80mm, chapa perfilada galvanizada de e=0,6mm con caída a dos aguas hacia los canalones ocultos en el prefabricado (una bajante oculta en cada esquina).
  • Para evitar posibles entradas de humedad o filtraciones debido al agua o la nieve, se ha instalado sobre la cubierta modular una sobrecubierta metálica a dos aguas de pendiente mínima.
  • Instalación eléctrica completa conforme al Reglamento Electrotécnico de Baja Tensión (REBT) y las recomendaciones del CTE, previéndose una tensión de 400/230 V e iluminación mediante luminarias estancas tipo LED con protección IP66 clase 2, que incluye alumbrado de emergencia con lámparas de señalización LED, grado de protección IP 42.
  • Espacio modular dotado de sistema de climatización completo a las dependencias principales, siendo la capacidad de las unidades adecuada para cada estancia, garantizándose una temperatura en invierno de 21º C a 23º C y en verano de 23º C a 25º C, regulable mediante termostato.
  • Incluye asimismo equipamiento de protección contra incendios (extintores de polvo seco polivalente de 6 Kg, extintor de CO2 de 5 Kg y señales fotoluminiscentes de riesgo diverso)
  • Todo el conjunto modular está equipado con instalación de fontanería y saneamiento completa, con materiales y elementos de primeras calidades.

Los módulos prefabricados pueden resolver cualquier situación que se presente de una forma rápida, económica y eficaz. En caso de estar interesado en ellos no dude en ponerse en CONTACTO con nosotros para resolver cualquier tipo de duda y le ayudaremos a mejorar el proyecto que tenga en mente.

PROYECTO DE CONSTRUCCIÓN MODULAR EN SENEGAL

Desde Europa Prefabri España para cualquier parte del mundo, esta vez os informamos sobre el conjunto modular llave en mano en Senegal.

El conjunto va destinado para las oficinas de la filial de nuestro cliente en el Puerto de Dakar. Se optó por la solución modular por su rapidez de ensamblaje y coste respecto a la construcción tradicional, la cual en el continente africano, presenta problemas por falta de materias primas y plazos de ejecución.

El conjunto de 520 metros cuadrados distribuidos en dos plantas se fabricó en 5 semanas y se transportó en 8 contenedores llegando a destino en 2 semanas. En menos de un mes se levantó la estructura con la ayuda de 3 montadores de Europa Prefabri que estuvieron la primera semana para formar y supervisar el equipo local de nuestro cliente.

Dada las características del emplazamiento, el alto grado de salinidad al estar en el puerto, clima tropical del país, y necesidades del cliente, el cerramiento va todo en panel de 100mm con aislamiento lana de roca, carpintería en aluminio, doble acristalamiento con mosquiteras, y cierre para mantener una temperatura constante para la protección de los equipos informáticos así como el confort de los usuarios.

Las oficinas cuentan con cocina industrial totalmente equipada que sirve al comedor para los empleados, despachos, oficinas diáfanas, salas de reunión, enfermería, cuartos servidores, aseos y vestuarios para hombres y mujeres y salas de rezo con zona abluciones para hombres y mujeres. Se incluyó el mobiliario, cortinaje, equipamiento para la cocina, climatización y suelo técnico. ¡Un verdadero llave en mano y todo desde España! Otro ejemplo más de la ventaja de la construcción modular.

CAPILLA MODULAR ANEXO A RESIDENCIA

Caseta modular habilitada para ser una capilla para la residencia de las siervas de hogar de la madre, en Arroyo Molinos.

El grupo Europa Prefabri ha realizado una nueva instalación de caseta modular prefabricada. Esta vez de una forma especial para la iglesia Santa Ángela de la Cruz, situada en Madrid.

Realizamos el transporte e instalación de la caseta para la iglesia, cuya instalación se anexó a la residencia de las siervas de hogar de la madre, en Arroyo Molinos. Las dimensiones de este módulo prefabricado son de 6×2,4 metros, y las características de la capilla para poder habilitarla a su función son, un revestimiento de pladur, con suelo de tarima; y además de las características generales de la caseta modular.

Este espacio modular queda totalmente habilitado para las funciones de capilla, solucionando así el problema de espacio para el rezo cerca de la residencia. Este proyecto se puede destacar como proyecto especial, aquí puede ver alguno de los proyectos especiales.

Trabajamos en toda España a través de nuestras propias delegaciones o distribuidores locales. Nos dedicamos al alquiler y venta de casetas prefabricadas modulares para oficinas de obra, vestuarios, comedores, baños, almacenes.

Igualmente, realizamos la instalación de conjuntos modulares adaptados a sus necesidades de espacio en una o varias alturas.

Y además, diseñamos y fabricamos casetas a medida con las especificaciones técnicas requeridas por el cliente (dimensiones, materiales, distribución interior, etc).

Construcción modular

  • Casetas diáfanas, con aseo o despachos.
  • Amplio catálogo de modelos con diferentes medidas.
  • Aisladas y sin aislar.
  • Transporte e instalación.
  • Alquiler y venta de mobiliario.
  • También venta de segunda mano.
  • Diferentes acabados / Estructura oculta, fachadas ventiladas

COMEDOR MODULAR PARA COLEGIO EN AZUQUECA DE HENARES

El equipo de Europa Prefabri a realizado un nuevo proyecto de construcción modular prefabricada destinado a un comedor para colegio en Azuqueca de Henares.

En este nuevo proyecto modular para el colegio Maestra Placida Herranz, situado en Azuqueca de Henares, se ha trasladado, transformado y adaptado el conjunto modular prefabricado para realizar, como obra, un comedor en el colegio.

El conjunto modular propuesto y diseñado por Europa Prefabri cuenta con todas las características y apartados para hacer plena función de:

  • Comedor
  • Cocina
  • Aseos Masculinos y Femeninos

El conjunto modular consta de 6 módulos de 11 x 2.60 mts teniendo una superficie total de 180m2 aproximadamente. Pudiendo tener un comedor con unas medidas excepcionales, además de aseos y cocina dentro del propio proyecto modular. El edificio posee rampa de acceso para minusválidos para una entrada con mayor facilidad.

Los conjuntos modulares cada vez son una opción más demandada y real en muchas ocasiones, debido a su versatilidad, calidad, sostenibilidad y respeto al medio ambiente, y tiempo de construcción. La educación es el sector con la mayor oportunidad de construcción modular en el futuro, buscando soluciones de espacio innovadoras, cómodas y sostenibles para los alumnos.

Características técnicas

FALSO TECHO

El  falso techo está formado por lamas de chapa perfilada metálica galvanizada y prelacada en poliéster silicona pirineo con un espesor de 0,5 mm. Entre el falso techo y la chapa de la cubierta se coloca el aislamiento de 80 mm de fibra de vidrio con lámina de vapor.

PILARES

Los pilares están formados por perfiles conformados en frío de chapa galvanizada de 2 mm de espesor.

PAREDES LATERALES Y DIVISIONES INTERIORES

En los módulos estándar el cerramiento lateral se realiza con panel sándwich PUR de 40 mm de espesor y estará compuesto chapa de acero prelacada sobre base galvanizada por ambas caras, con aislamiento intermedio térmico y acústico formado a base de resinas de poliuretano autoextinguible.

PUERTAS Y VENTANAS

La carpintería está fabricada con perfiles de PVC y /o Aluminio lacado en Blanco.

Trabajamos en toda España a través de nuestras propias delegaciones o distribuidores locales. Nos dedicamos al alquiler y venta de casetas prefabricadas modulares para oficinas de obra, vestuarios, comedores, baños, almacenes…

Realizamos la instalación de conjuntos modulares adaptados a sus necesidades de espacio en una o varias alturas.

Además diseñamos y fabricamos casetas a medida con las especificaciones técnicas requeridas por el cliente (dimensiones, materiales, distribución interior, etc).

Los módulos prefabricados pueden resolver cualquier situación que se presente de una forma rápida, económica y eficaz. En caso de estar interesado en ellos no dude en ponerse en CONTACTO con nosotros para resolver cualquier tipo de duda y le ayudaremos a mejorar el proyecto que tenga en mente.

Además, disponemos de diferentes PRODUCTOS, siempre viendo cada caso como es, único y personalizando la solución para ello.

VESTUARIOS MODULARES CAMPO DE FÚTBOL EN BARCELONA

Instalación de vestuarios modulares polivalentes para equipos de fútbol (local y visitante) y equipo arbitral en Barcelona.

Europa Prefabri ha diseñado, fabricado e instalado unos módulos para vestuarios  ubicados dentro de las instalaciones de un campo de fútbol en Barcelona. Las calidades de esta construcción modular prefabricada son superiores a la mayoría de construcciones tradicionales, optimizando así la comodidad y funcionalidad de estos vestuarios modulares polivalentes.

Se trata de un proyecto “llave en mano”, que aglutina el diseño, la fabricación, el suministro y el montaje del espacio modular, que incluye instalación de fontanería, saneamiento, iluminación y climatización completamente terminada (incluido suministro de agua corriente con toma a red, conexión a red eléctrica, desagües red de alcantarillado etc).

Además dispone de aislamiento térmico y resistencia de calidad óptima, altos niveles de eficiencia energética (iluminación mediante pantallas led de bajo consumo y sistema de climatización con gas R32 que supone un 0% de impacto en la capa de ozono, mayor eficiencia energética, un 30% menos de cantidad de refrigerante y un 75% menos impacto en el calentamiento global), suelos de hormigón de alta resistencia con tratamiento antideslizante y optimización del aislamiento acústico (solamente 3dbA entre las unidades de uso y las zonas comunes), entre muchas otras prestaciones. Los elementos de fontanería incorporan sistemas antivandálicos, así como seguridad reforzada en puertas y ventanas.

DESCRIPCIÓN DE CONJUNTO MODULAR

Relación de módulos que componen el espacio modular:

  • La construcción tiene doble altura y escaleras exteriores de acceso a planta superior.
  • 6 módulos de vestuarios para deportistas de 28,80 m2 que deberán tener tres espacios diferenciados. Una zona de duchas, una zona de estancia de deportistas y una zona destinada servicios técnicos del módulo.
  • 1 módulo de vestuario para árbitros de 14,40 m2, dividido en dos estructuras simétricas iguales.
  • 1 módulos local social – bar de 14,40 m2 y una altura mínima de 2,50 m.
  • 1 módulo destinado a almacén y aseo de minusválidos de 14,40 m2 y altura mínima de 2,50 m.
  • 1 módulo destinado a ser oficina de gestión de 14,40 m2 y altura mínima de 2,50 m.
  • 2 contenedores antivandálicos de 14,40 m2 para hacer funciones de almacén.planos-modulos

Los módulos prefabricados pueden resolver cualquier situación que se presente de una forma rápida, económica y eficaz. En caso de estar interesado en ellos no dude en ponerse en CONTACTO con nosotros para resolver cualquier tipo de duda y le ayudaremos a mejorar el proyecto que tenga en mente.

Además, disponemos de diferentes PRODUCTOS, siempre viendo cada caso como es, único y personalizando la solución para ello.

La reutilización de los espacios modulares alarga el ciclo de vida del producto:

Una de las características que define a los espacios modulares es la reutilización, dado que están diseñados precisamente con esa intención. El objetivo de este tipo de construcciones es realizar una y otra vez el ciclo de: transporte, descarga, montaje, utilización, desmontaje, adaptación/reparación y carga

HOSPITAL INFANTIL EN JEREZ DE LA FRONTERA PARA LA LUCHA CONTRA EL COVID19

En Europa Prefabri ponemos nuestra tecnología y experiencia frente a la Emergencia Sanitaria para contener la pandemia originada por el Coronavirus COVID-19, la cual estamos enfrentando e intentar conseguir entre todos que dure lo menos posible. Somos capaces de  fabricar, transportar e instalar una construcción modular sanitaria de emergencia en tan solo semanas solventando el problema de espacio con la mayor brevedad posible y con la máxima calidad.

construccion-modular-prefabricada

La construcción prefabricada o construcción modular se basa, en el uso de “un sistema de creación y ensamble de módulos estandarizados habitables”. Se emplean modelos diseñados con unas características concretas y construidas con anterioridad, siendo necesario únicamente su colocación y ensamblaje en el lugar donde se erigirá el edificio en cuestión.

En este proyecto hemos trabajado en el hospital infantil de Jerez de la Frontera, se trata de un conjunto modular separado de las instalaciones del mismo hospital para así poder ampliarlo, acondicionarlo y usarlo exclusivamente para el COVID19. El objetivo es reducir el contacto con pacientes con síntomas y poder hacer más seguro el hospital para personas con otras necesidades sanitarias.

El conjunto modular está formado por 28 módulos de 6 x 2,40 metros divididos en dos plantas.

Distribuidos de la siguiente forma:

  • Zona Covid: Situada en la planta Baja.
  • Cinco salas donde se encuentran las consultas.
  • Sala de estar.
  • Tranfer.
  • Dos Baños acondicionados para minusválidos.
  • Sala de observación.

La construcción modular cada vez más común en la arquitectura y con mayor razón si se trata de un caso de extrema urgencia, gracias a la rapidez y seguridad que en estos casos es muy importante.

NUEVAS MARQUESINAS METÁLICAS PARA EL AYUNTAMIENTO DE HUESCA



El Grupo Europa Prefabri ha terminado el montaje de nuevas Marquesinas metálicas en la zona intermedia de los campos de fútbol, dentro de las instalaciones deportivas de San Jorge en Huesca.

El objetivo de dichas cubiertas es proteger de las inclemencias del tiempo las gradas existentes, en la zona intermedia entre los campos de fútbol en uso.

DESCRIPCIÓN DEL PROYECTO

  • Hemos llevado a cabo dos marquesinas metálicas especiales para las gradas de los campos de fútbol con perfiles, dinteles, ménsulas, correas y cubiertas de color azul lago.
  • Se trata de dos marquesinas a un agua de 20 metros de longitud cada una de ellas, con una anchura media de 4.37 metros y una altura mínima interior libre desde la solera de 2.84 metros.
  • La altura exterior máxima de la marquesina es de 4.38 metros.
  • La cubierta tiene una inclinación de 15% y está conformada por chapa simple curvada solidariamente con las correas que describen varias curvas entre cada uno de los pórticos.
  • Se construye en estructura metálica, sin cerramientos laterales, quedando abierta en todo su perímetro.
  • Dispondrá de cimentación por zapata corrida.

MODELOS MARQUESINAS

A continuación les mostramos algunos ejemplos de marquesinas:

Marquesinas de parking para supermercados y centros comerciales

Marquesinas de aparcamiento

marquesina

  • El diseño, transporte y montaje de marquesinas de aparcamiento para los Supermercados E.Lecrec en, Norbonne, Francia.
  • Estas marquesinas fueron galvanizadas en caliente y diseñadas con una altura especial para vehículos con baca y auto caravanas, tan habituales en el país galo.

marquesinas de aparcamiento para supermercados simply

  • La fabricación e instalación de marquesinas de aparcamiento para Supermercados Simply en la localidad de Tortosa, Tarragona. En este proyecto instalaron 79 plazas de aparcamiento con nuestro modelo Europa en su versión doble.

marquesinas de aparcamiento para carrefour en las rozas

  • Hemos realizado la fabricación e instalación de las marquesinas para Carrefour en las Rozas en las obras de remodelación del Centro Comercial El Pinar.

marquesina

  • Realizamos la instalación de 250 plazas para el centro comercial Abadía de Toledo con nuestras cubiertas textiles.

Marquesinas de aparcamiento para aeropuertos

  • El diseño, transporte y montaje de cubiertas de parking para el Aeropuerto de Madrid Barajas de 1.300 plazas.
  • Desmontaje de más de 1.200 plazas y la limpieza de la zona.
  • Los trabajos se realizaron en 4 fases, y se instalaron cubiertas textiles, marquesinas para un parking VIP, un pasillo peatonal…

  • Diseño, montaje y transporte de marquesinas de aparcamiento para AENA en el Aeropuerto de Málaga.
  • 90 plazas para coches modelo “OLA” con cubierta mini onda.
  • La distribución es de 2 módulos sencillos, uno 59 plazas y el otro para 31 plazas.
  • Montaje de 3 marquesinas especiales para cubrir las barreras de entrada y salida del parking.
  • Marquesina especial para cubrir los cajeros del pago de la estancia.

Marquesinas de aparcamiento para estaciones de tren y tranvías

  • Fabricación, diseño y montaje de marquesinas de aparcamiento para la estación del AVE de Elche, en la provincia de Alicante.
  • Instalación de 96 plazas, de las cuales 90 son estándar, 14 sencillas y 76 dobles.
  • 6 plazas de dimensiones especiales para personas con movilidad reducida.

marquesina-parking

Marquesinas de aparcamiento para edificios públicos

marquesinas de parking para instituto carlos iii

  • Para el Instituto Carlos III, con sede en Majadahonda, hemos realizado la instalación de más de 90 plazas de marquesinas de aparcamiento realizadas en varios grupos simples y dobles con el modelo Europa pintado en color granate.

marquesinas-de parking-para-la-marina-espanola-03

  • Cubrición de aparcamiento para la Marina Española.
  • El tipo de ménsulas elegidas fueron del modelo B.
  • Los acabados elegidos son cubierta lacada gris piedra y estructura pintada con oxidón gris de acabado.

Marquesinas de aparcamiento para zonas residenciales

marquesina aparcamiento

Marquesinas especiales

marquesinas metalicas para gradas de campo de futbol

  • Realizamos el diseño, fabricación e instalación de cubiertas metálicas para gradas de campos de fútbol, que realizan la función de proteger al público de las condiciones metereológicas. Esta instalación se ha realizado en el campo de fútbol del municipio de Morata de Tajuña, situado en la Comunidad de Madrid.

marquesina-metalica-especial-piramidal-para-campo-de-golf-03

  • Fabricación y montaje de una marquesina metálica especial en forma piramidal diseñada a medida para la zona de prácticas del campo de golf del RACE en Alcobendas.

marquesina especial golf

  • Fabricación y montaje de unas marquesina metálicas en campo de golf de Zaragoza, concretamente en la Base Aérea de Zaragoza.

marquesina especial de gasolinera de autobuses en la estacion sur

  • Marquesina especial de  de autobuses en Madrid  para los autobuses emplazados en la Estación Sur de Autobuses de Méndez Álvaro.
  • La estructura, galvanizada, ha sido fabricada y ensamblada.
  • Todo el material es desmontable y se arma fácilmente en obra. El resultado es una marquesina limpia, estética y funcional.

CONJUNTO MODULAR PREFABRICADO PARA MADRID SALUD

EUROPA PREFABRI ha resultado adjudicataria para el suministro con instalación de un conjunto modular prefabricado para la posterior ejecución en dicho prefabricado, por el Organismo Autónomo municipal Madrid Salud,  servicio que consiste en un Programa de intervención psicosocial para las personas con adicciones activas que, presentando un importante deterioro biopsicosocial, no están en contacto con los servicios psicosociales de atención a las adiciones existentes, a fin de propiciar el inicio de un tratamiento rehabilitador adecuado a sus peculiaridades.

Se trata de una construcción modular realizada con 16 módulos prefabricados divididos en distintas estancias, dormitorios, baños, duchas, sala de descanso, comedor, cocina, oficinas, sala de espera… Entregamos la obra completamente equipada y en perfecto estado  en un plazo récord de dos semanas.

madrid-salud-construcción-modular

MEJORAS TÉCNICAS

Europa Prefabri  ha ofrecido mejoras técnicas, aportación, sin coste para Madrid Salud para mejorar la estética del proyecto.

  • Maceteros de piedra artificial ubicados en el patio central.
  • Bancos de piedra artificial a juego con los maceteros, ubicados en el patio central.
  • Láminas enmarcadas decorativas ubicadas en los interiores de las construcciones prefabricadas. Dichas láminas serán paisajes con motivos relacionados con la autoayuda con marcos de colores.
  • Percheros metálicos.
  • Electrodomésticos.
  • Taquillas.
  • Mesas y sillas apilables para comedor.
  • Mobiliario de oficina (mesas, sillas, armarios, cajoneras).

Para nosotros es un orgullo poder ir de la mano de Madrid Salud en éstos proyectos de marcado carácter social.

CALIDADES DE LA CONSTRUCCIÓN MODULAR

  1. ESTRUCTURA

La estructura está diseñada y calculada de forma que quede totalmente garantizada la resistencia, estabilidad y rigidez del conjunto constructivo.

El bastidor de cubierta se realiza en perfil conformado en frío galvanizado de 3mm, mas espesor del pliego.

Los pilares se realizan en perfil de tubo 100×100 galvanizado que servirá como bajante de las aguas pluviales.

Este aumento estructural repercute en mayor resistencia de la construcción pudiéndose colocar hasta una segunda altura sin dificultad ni refuerzos adicionales.

El conjunto estructural, tiene un tratamiento superficial anticorrosión que lo proteje de la intemperie a base  de pintura de poliuretano de dos componentes.

  • PISO

Sobre el forjado de hormigón se coloca un PVC homogéneo de 2mm de espesor.

  • CERRAMIENTOS

El cerramiento tanto de fachada  se realiza con panel sándwich formado por dos chapas de acero galvanizado y prelacado con aislamiento de poliuretano rígido de 40kgr/m3 de densidad media.

El cerramiento de cubierta es, (muy importante por la aportación de aislamiento térmico) también de panel sándwich nervado de 30-70mm de espesor formado por dos chapas de acero galvanizado y prelacado con aislamiento de poliuretano rígido de 40kgr/m3 de densidad media.

Tabiquería en panel sándwich de 40mm de espesor, en lugar de los 35mm. Características igual al cerramiento de fachada.

Disponen de juntas estancas para asegurar su hermeticidad a los agentes atmosféricos (agua, viento), son resistentes, y resistentes a la corrosión.

  • FALSO TECHO

Se coloca un falso techo registrable de placas de 600×600, perfilería vista, respecto al pliego techo de lamas de acero prelacado de 0,5mm, las ventajas de tener un falso techo registrable supone, aumentar considerable el aislamiento térmico del edificio, permite un registro bajo cubierta para posibles ampliaciones y/o reparaciones de las instalaciones no tan solo eléctrica sino también las de suministro de agua, mejor aislamiento acústico y mejoría considerable en la estética. La altura libre interior de suelo a falso techo se sigue manteniendo en 2,50m.

  • CARPINTERÍA

Las puertas  se realiza con perfilería de aluminio y forradas del mismo panel de cerramiento o tabiquería:

  • 1 puerta batiente de una hoja semiacristalada con vidrio 3+3 inastillable.
  • 3 puertas exteriores de una hoja forradas del mismo panel de fachada.
  • 13 puertas interiores de una hoja
  • 1 tabique móvil en zona de comedor
  • 8 puertas con tableros HPL con herrajes en acero inoxidable.
  • Ventanas en carpintería de aluminio con rotura de puente térmico RPT y acristalado 4+4 cámara de aire y vidrio 5mm al interior. 7 unidades de 1.600×1.000mm.
  • Las puertas de acceso de las cabinas de aseo, se realizan mediante tableros HPL.
  • FONTANERÍA Y SANEAMIENTO

La instalación de fontanería es registrable, fijándose a la superficie del panel o sobre forjado. Sus conducciones son de polipropileno o similar e incorporarán los accesorios (codos, tés, reducciones, toma de entrada, llaves de paso y de corte,..), necesarios para el correcto funcionamiento. Debido al uso intensivo, se dispone de un registro especial anti atasco en la línea de saneamiento que recoge las salidas de inodoro, de esta forma la limpieza del conducto se puede realizar de forma rápida y accesible.

La instalación de agua se realiza mediante tubería de polietileno y saneamiento en PVC.

Aparatos sanitarios:

En lugar de platos de ducha, los desagües se consiguen dándole pendiente al suelo y recogiendo las aguas con una rejilla-sumidero, esto evita saltos en la entrada, que se quede agua fuera de las placas y estancada. El costo es mayor pero los problemas y el mantenimiento necesario mucho menor. Siguen siendo  4 duchas.

  • 4 inodoros de cerámica con tanque bajo.
  • 1 inodoro de cerámica adaptado para minusválidos.
  • 2 fregaderos de acero inoxidable  con encimera de acero inoxidable de 1,5m.
  • 4 lavabos de cerámica con grifería temporizada.
  • 1 lavabo de cerámica adaptado para minusválidos.
  • Barras de baño accesibles.
  • 2 termos eléctricos para agua caliente de 200 litros y uno de 30 litros.
  • INSTALACIÓN ELÉCTRICA

Se realiza según indicaciones del REBT, el tipo de iluminación será mediante LED, con accionamiento mediante detectores de presencia en baños y pasillo no incluido en su pliego.

La instalación se realiza con cableado libre de alógenos conducciones bajo tubo en falso techo y mediante canal de PVC en interior de fachadas y tabiquería. Se disponen de línea trifásica para lavandería.

Interruptores sencillos en dependencias y detectores de presencia en aseos y pasillos.

75 bases de enchufe 16ª/230v

2 bases de enchufes trifásico en lavandería.

La Iluminación se realiza mediante pantallas led de 600×600 empotradas en falso techo.

Downlight en zona de inodoros.

15 luminarias led de emergencia.

  • VOZ Y DATOS

Se deja prevista la canalización y tomas para voz y datos para 4 cajas con 4+2 RJ45.

  • AIRE ACONDICIONADO

Se instalan 8 equipos Split con bomba de calor de 3.000frg.

  • SEÑALIZACIÓN Y PROTECCIÓN DE INCENDIOS.

El edificio lleva la señalización necesaria contraincendios y los extintores necesarios.

NUEVO PROYECTO. ASEOS MODULARES PARA EL ESTADIO SANTIAGO BERNABÉU

Real Madrid Club de Fútbol ha confiado en el Grupo Europa Prefabri para el suministro e instalación de los nuevos aseos modulares del Estadio Santiago Bernabéu en Madrid.

El conjunto modular está compuesto por la unión de 2 módulos aseos prefabricados, de dimensiones 6.00 x 2.40 mts, adosados en una planta. Dichos módulos se han montado en kit ya que  fueron ubicados en el hueco de una escalera.

Hemos cumplido con el plazo entrega. En menos de cinco  días el equipo de trabajo de Europa Prefabri ya había terminado con la instalación.

Se trata de un proyecto de aseos modulares con las siguientes características:

BASTIDOR BASE

Compuesto por dos vigas laminadas tipo UPN que mantienen el suelo por encima de la cota base de apoyo. Transversalmente se fijan mediante soldadura las correas tipo omega que sirven como apoyo al forjado mixto compuesto por una chapa grecada que hace de encofrado formando una sección resistente mixta junto a la losa vestida de hormigón HA-25/B/12 ambiente IIA con fibra polipropileno.

BASTIDOR CUBIERTA

Está formado por perfiles conformados en frio de chapa galvanizada de 2mm de espesor. Transversalmente se colocan omegas metálicas. Dichas omegas soportan la chapa trapezoidal de espesor 0.6 mm anclada a los perfiles mediante tornillos autorroscantes con arandelas estancas.

PILARES

Los pilares están formados por perfiles conformados en frío de chapa galvanizada. Dicho pilar se atornilla a la base y a la cubierta mediante tornillería especial. Por el interior del pilar se fija la bajante de aguas de cubierta formado por un tubo redondo de PVC de 75mm de diámetro. El pilar se remata por la parte interior mediante chapa lacada que sirve de sujeción a los mecanismos eléctricos, enchufes, interruptores y cuadros eléctricos de protección.

PAREDES LATERALES

El cerramiento lateral se realizó con panal sándwich AIS-PRT compuesto de chapa de acero prelacada sobre base galvanizada por ambas caras y aislamiento intermedio térmico y acústico.

Panelado interior de paramentos verticales con Pladur de 13mm sobre perfilería metálica, posterior alicatado con material cerámico 200×200 mm color blanco.

FALSO TECHO

El falso techo está formado por lamas de chapa perfilada metálica galvanizada y prelacada en poliéster silicona color blanco pirineo con un espesor de 0.5mm. Entre el falso techo y la chapa de cubierta se colocó el aislamiento de 80mm de fibra de vidrio con lámina de vapor.

CARPINTERÍA EXTERIOR E INTERIOR

La carpintería está fabricada con perfiles de PVC lacado en color blanco.

INSTALACIÓN ELÉCTRICA

Se coloraron 12 plafones empotrados (downlight), un detector de presencia y una luminaria de superficie de emergencia de lúmenes adecuados a superficie.

ELEMENTOS INTERIORES – SANITARIOS

Se colocaron Inodoros de porcelana completos con tanque bajo, lavabos con pedestal completo y uritos de porcelana.
