VESTUARIOS MODULARES EN EL CAMPO DE ENTRENAMIENTO DEL CLUB DEPORTIVO ALCOYANO

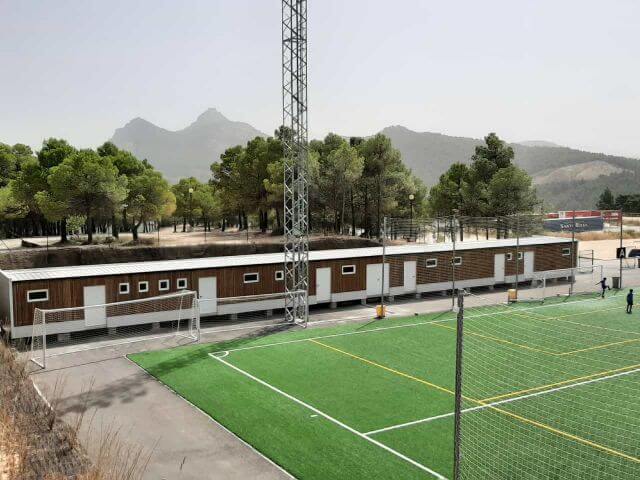

El grupo Europa Prefabri ha finalizado el suministro e instalación de un nuevo conjunto modular prefabricado para el Club Deportivo Alcoyano ( Alcoy, Alicante – Comunidad Valenciana)

Proyecto especial “llave en mano” de vestuarios prefabricados que forman un espacio modular unificado, que incluye vestuarios y aseos completos para 4 equipos, vestuario y aseo completo para el equipo arbitral, aseos independientes y almacén, incluidos aseos, accesos y elementos adaptados conforme a normativa.

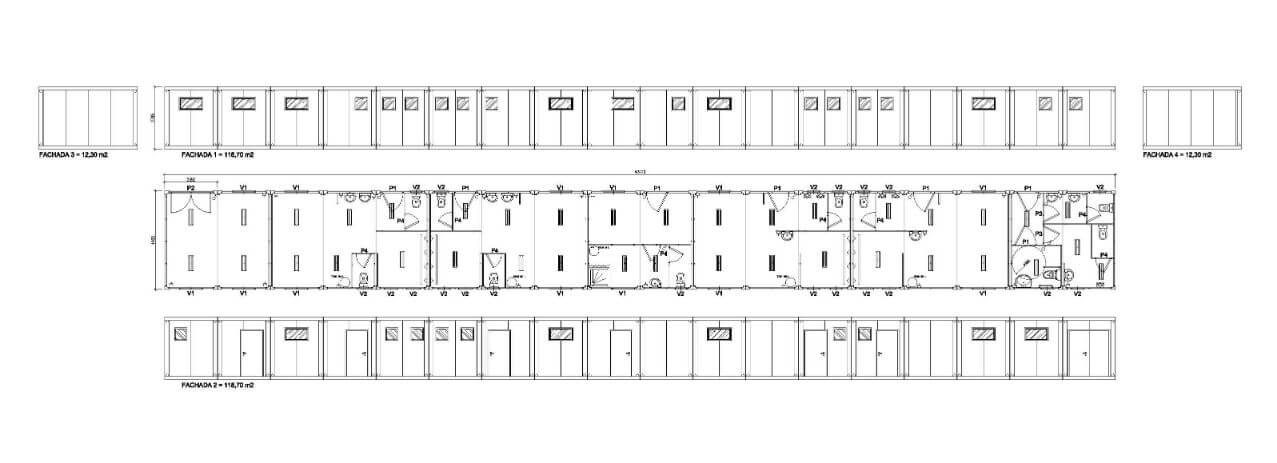

La superficie total del espacio modular es de 149,55 m2, distribuidos de la siguiente manera:

Almacén (19,74 m2)
Vestuario 1 (30,11 m2)
Vestuario 2 (30,11 m2)
Vestuario 3 (30,11 m2)
Vestuario 4 (30,11 m2)
Vestuario árbitros (19,74 m2)
Aseos hombres y mujeres (19,74 m2).

Estas son algunas de las características constructivas de este espacio modular único:

El conjunto modular está formado por 18 módulos prefabricados de dimensiones exteriores (largo x ancho x alto) 4.400 x 2.350 x 2.800 mm, con una superficie construida de 10,34 m² y una altura interior libre de 2.500 mm.
El material elegido para la construcción de la estructura es acero de calidad S275JR, para perfiles laminados en caliente y DX51D para perfiles de chapa galvanizada. Acabado en color gris RAL 9002.

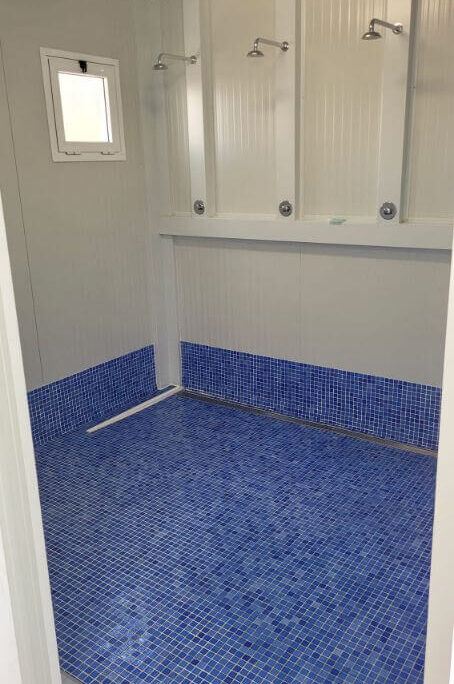

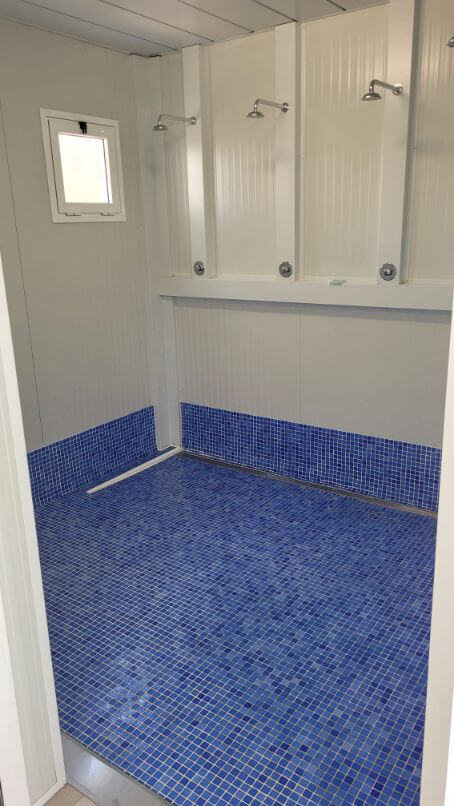

Suelos de armado de hormigón HA25/F/20/I de alta resistencia (300 kg/m2), con capa de compresión y acabado en pavimento de gres antideslizante y gresite en zonas húmedas.
Tabiquería exterior formada por panel sándwich machihembrado, con aislamiento de poliuretano de espesor 40 mm y densidad 40 kg/m2 (normativa de Reacción al fuego: C s3 d0, transmitancia térmica: K=0.583W/m²K. y color Ral 9002) acabados en acero galvanizado perfilado y prelacado y como mejora de prestaciones, se ha dotado de un extra de asilamiento formado por panel sándwich de alma de lana de roca de espesor de asilamiento 125 mm, y densidad 90 Kg/m3, cubierto de chapas de acero galvanizado de espesor 0,45 mm, que otorga en su conjunto un nievel de transmitancia térmica del cerramiento de U=0,33W/m2 K.

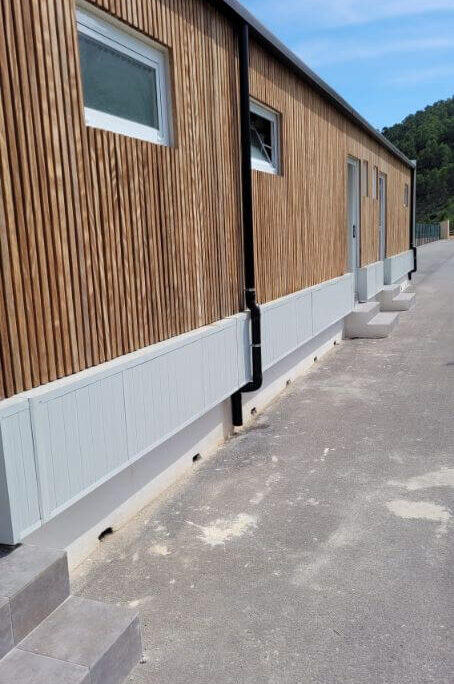

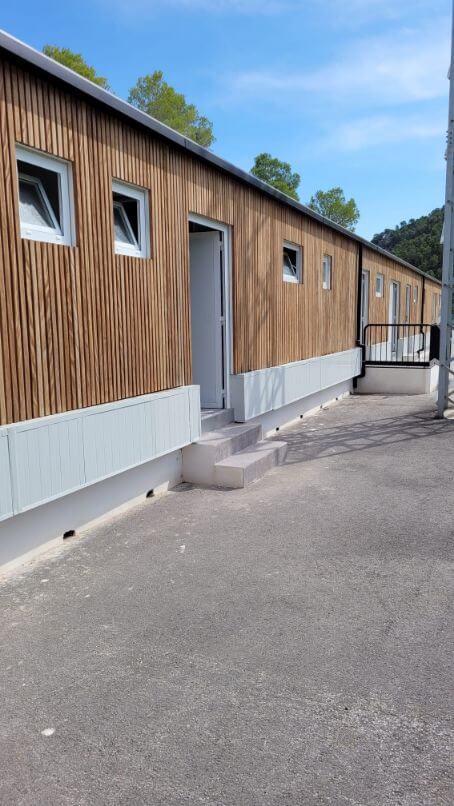

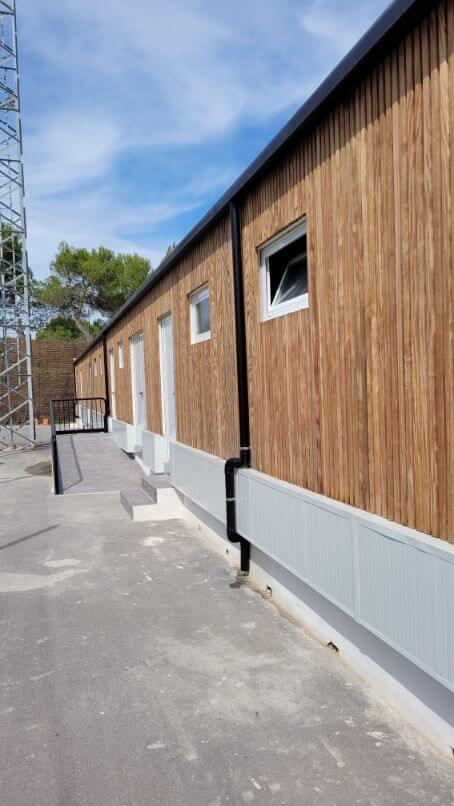

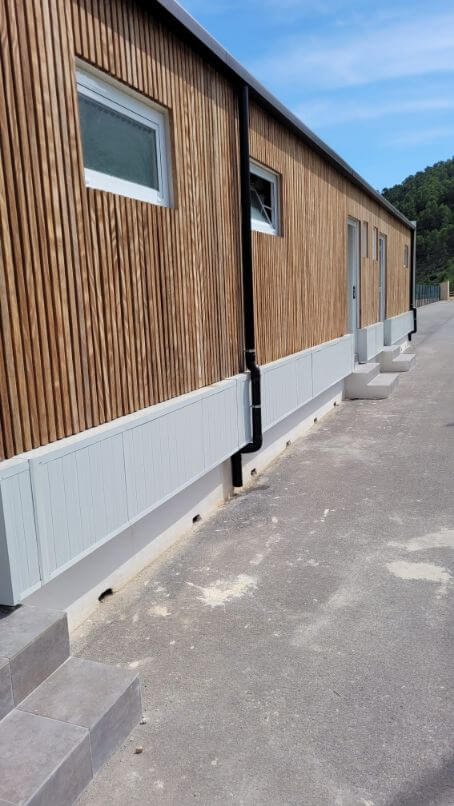

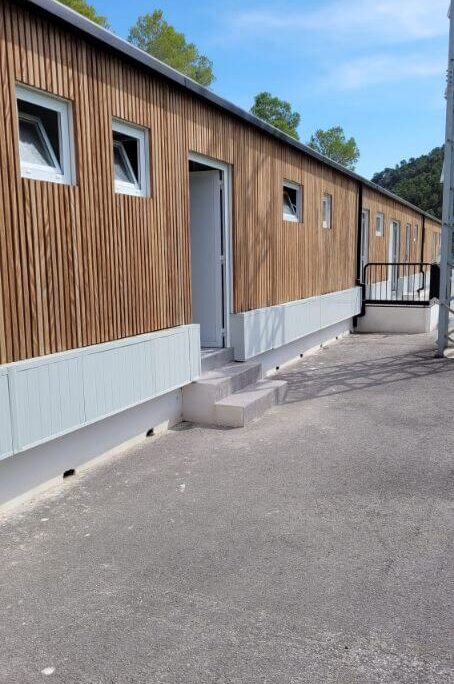

Además, se incluye acabado en revestimiento exterior en elegante madera de OKAN, un material muy resistente a la descomposición; una madera especialmente adecuada para usos con riesgo de humidificación permanente o duradera.

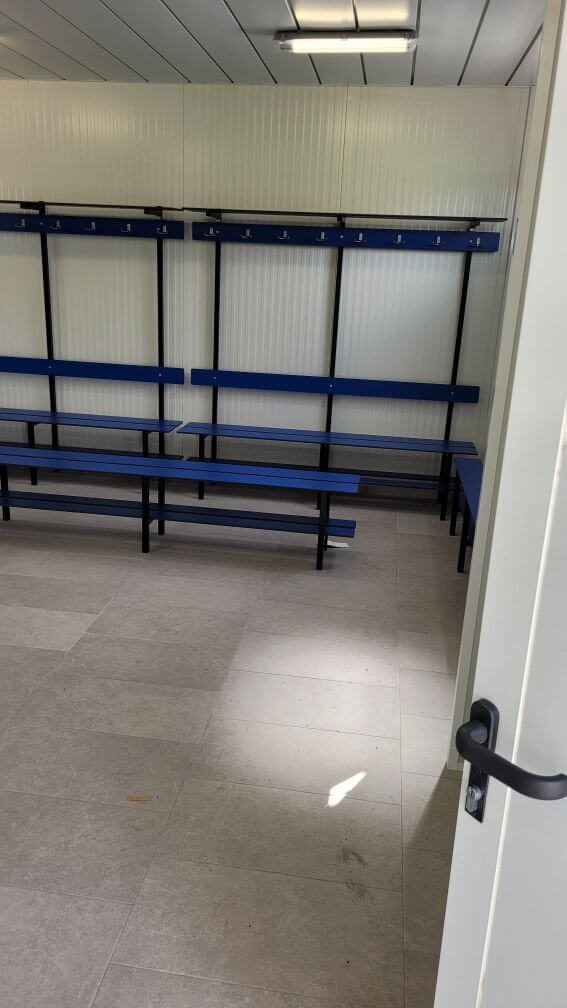

Tabiquería interior realizada en panel sándwich de 35 mm de espesor, formada por chapa de acero galvanizada y prelacada en poliéster silicona con un espesor de 50/100, inyectados con espuma de poliuretano.

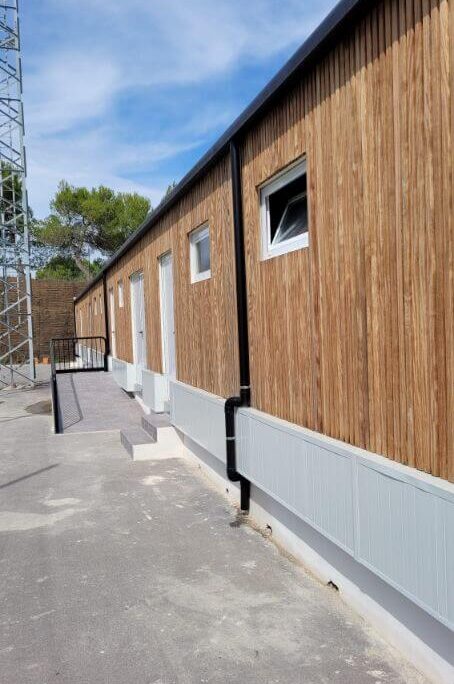

Cubierta acabada en falso techo interior de lamas de chapa galvanizada prelacada en blanco de e=0,6mm., con aislamiento de fibra de vidrio de e=80mm, chapa perfilada galvanizada de e=0,6mm con caída a dos aguas hacia los canalones ocultos en el prefabricado (una bajante oculta en cada esquina).

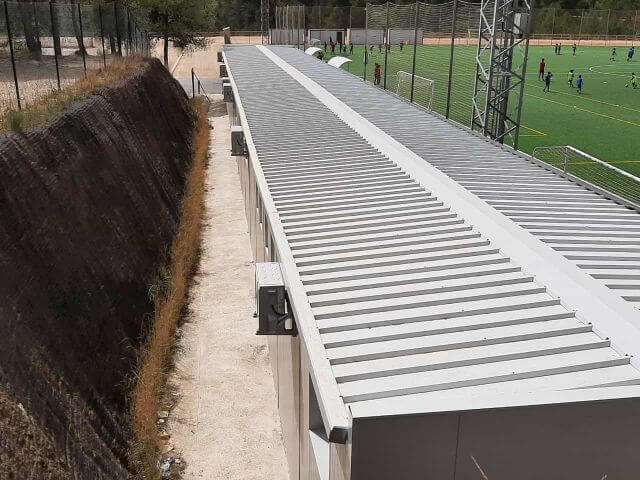

Para evitar posibles entradas de humedad o filtraciones debido al agua o la nieve, se ha instalado sobre la cubierta modular una sobrecubierta metálica a dos aguas de pendiente mínima.
Instalación eléctrica completa conforme al Reglamento Electrotécnico de Baja Tensión (REBT) y las recomendaciones del CTE, previéndose una tensión de 400/230 V e iluminación mediante luminarias estancas tipo LED con protección IP66 clase 2, que incluye alumbrado de emergencia con lámparas de señalización LED, grado de protección IP 42.
Espacio modular dotado de sistema de climatización completo a las dependencias principales, siendo la capacidad de las unidades adecuada para cada estancia, garantizándose una temperatura en invierno de 21º C a 23º C y en verano de 23º C a 25º C, regulable mediante termostato.
Incluye asimismo equipamiento de protección contra incendios (extintores de polvo seco polivalente de 6 Kg, extintor de CO2 de 5 Kg y señales fotoluminiscentes de riesgo diverso)
Todo el conjunto modular está equipado con instalación de fontanería y saneamiento completa, con materiales y elementos de primeras calidades.

Los módulos prefabricados pueden resolver cualquier situación que se presente de una forma rápida, económica y eficaz. En caso de estar interesado en ellos no dude en ponerse en CONTACTO con nosotros para resolver cualquier tipo de duda y le ayudaremos a mejorar el proyecto que tenga en mente.
