Módulos prefabricados en PUNTOS LIMPIOS
EN LIETZA Y GOIZUETA – NAVARRA
El Grupo Europa Prefabri ha realizado un nuevo trabajo de construcción modular. Se trata de módulos prefabricados polivalentes para la adecuación de puntos limpios en Leitza y Goizueta, Navarra. Se han desarrollado mediante dos actuaciones diferenciadas: la relativa a la obra de acceso e instalación de los suministros de luz, agua y saneamiento; y la segunda, de suministro de los espacios modulares, en cada uno de los puntos limpios, donde pueda permanecer el trabajador, de manera que todo ello quede en funcionamiento y listo para su utilización.

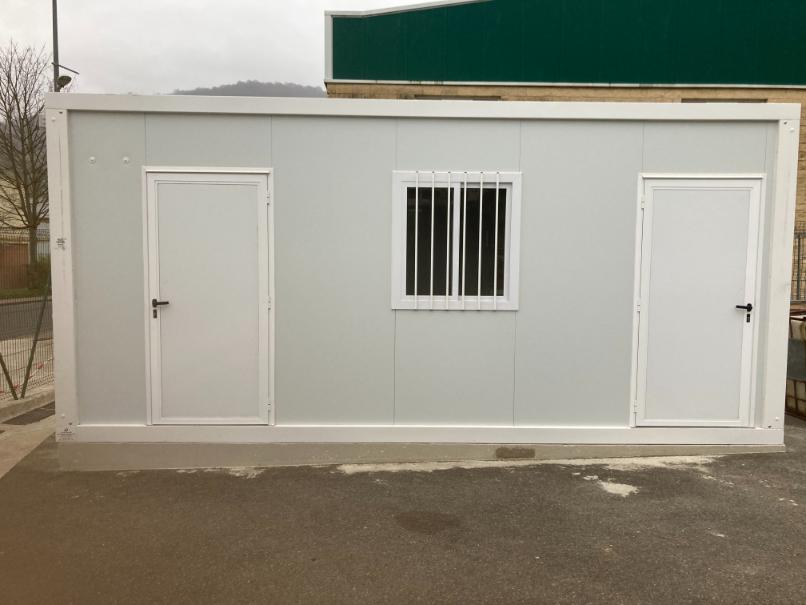

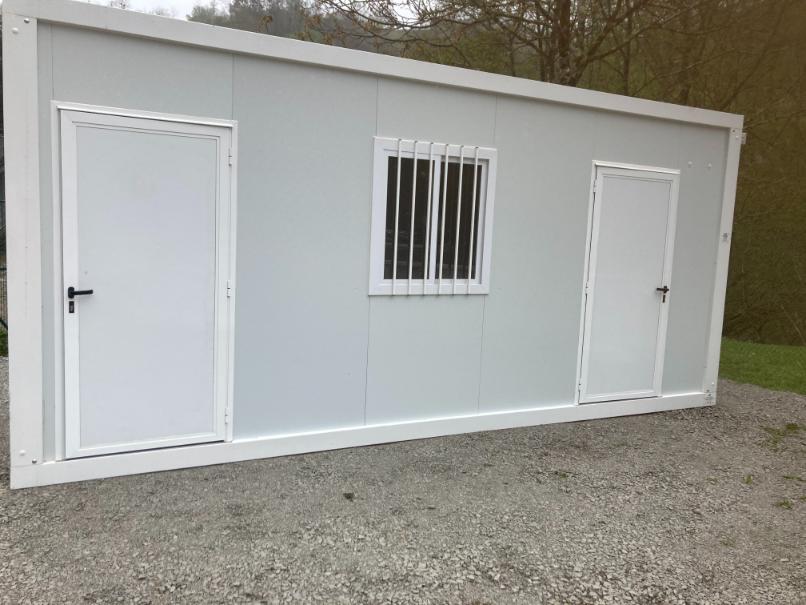

Los puntos limpios se han equipado con dos espacios modulares destinados a oficina y aseo para que los operarios trabajadores cuenten con los servicios de salubridad e higiene necesarios para llevar acabo la actividad.
Dichas construcciones prefabricadas tienen las siguientes características:
- Módulo aislado, totalmente autoportante, construido mediante perfiles homologados, en todo su perímetro general, y unidos entre sí mediante correas. La estructura de cubierta está estudiada con doble funcionalidad, para recepción de aguas pluviales y soporte de cubierta propiamente dicha.
- Medidas totales: 6’00 x 2’40 m. Superficie total construida: 14,40 m2.
- 1 estructura de medidas exteriores: 6‘00 x 2’40 m.
- Altura interior útil: 2’50 m.
- Postes / Pilares: 100x100x3 mm.
CARACTERÍSTICAS TÉCNICAS
SUELO
- Sobre la base electrosoldada se ha colocado un tablero contrachapado técnico, formado por láminas de hojas de madera de abedul y coníferas (con dirección de veta cruzada y alterna), encoladas con resinas fenólicas, muy resistentes a la humedad y al tiempo.
- Acabado exterior en pavimento continúo de PVC (rollos).
CARPINTERIA EXTERIOR
- 2 Puertas de aluminio lacado blanco. Panel sándwich incorporado (idéntico al de fachadas) con cerradura y manilla. Medidas: 910×2060 mm.
- 1 Ventanas, 2 hojas correderas, de medidas 1000×1000 mm con vidrio transparente de 4 mm y reja de protección.
- 1 Ventana, hoja abatible, de medidas 500×500 mm con vidrio carglás de 4 mm y reja de protección.
TABIQUERÍA Y CARPINTERÍA INTERIOR
Separaciones en panel sándwich idéntico al de fachada. Incluye:
- 1 Puerta sanitaria de medidas: 600×1600 mm.
ELECTRICIDAD
- 2 Luminarias Led adosadas al techo. Cuerpo de aluminio, difusor de metacrilato opal. IP44. 45W y IP44. 22W, respectivamente.
- 2 Tomas de corriente de 16A.
- 2 Interruptores.
- Conducción legalizada libre de halógenos.
- Electricidad encastrada en los paneles de fachada o cubierta. Instalación provisional obra según B.T. (220 V 2 P)
- Alumbrado y señalización de emergencia
SANITARIO
Compuesto por:
- 1 Inodoro de loza, tanque bajo.
- 1 Lavabo de loza con pedestal. Agua fría/caliente.
- 1 Ducha de 900×720 con monomando, con 1 termo eléctrico de 50 litros.
- Accesorios propios de aseo (toallero, portarrollos, espejo de 500×600 mm).
- Desagües tubería de PVC.
- Pestillo interior.
AIRE ACONDICIONADO
- Instalación de 1 aparato de aire acondicionado tipo split inverter para calefacción y refrigeración de potencia 3.000 frigorías/calorías/hora/ud.
- Mando a distancia y bajo nivel sonoro. Incluido desagüe de condensados hasta pie de módulo.
TERMO ELÉCTRICO
- Instalación de termo eléctrico de 50L para ACS en cabina sanitaria.
PROTECCIÓN AL FUEGO
- Extintor de CO2 junto a cuadro eléctrico. Incluso señalización.
- Extintor de ABC de 6Kg eficacia 21A 113B junto a puerta de acceso. Incluso señalización.
- Alumbrado y señalización de emergencia.
PLAN DE OBRA‐ PROGRAMACIÓN DE LOS TRABAJOS
PUNTO LIMPIO LEITZA
Conforme a la planificación realizada, la duración de las obra fue de 30 días.
Dicho plazo total se obtuvo a partir de los plazos parciales de cada una de las actividades de las obras.
De este modo:
- En la primera fase (los primeros 5 días) se ejecutaron las siguientes actividades:
Fabricación del módulo prefabricado oficina / aseo.
Corte y demolición de solera asfáltica.
Excavación del terreno superficial.
Compactación de la excavada.
Ejecución de zapatas.
Acometidas eléctrica, nuevo contador; nuevo contador de agua; y a red de saneamiento municipal.
- En la segunda fase (en los siguientes 23 días) se ha ejecutado el fraguado de la cimentación.
- En la tercera fase (últimos 2 días) se realizó:
Transporte y entrega del módulo prefabricado.
Colocación del módulo oficina-aseo y conexión a redes.
Desplazamiento de caseta RAEs a nueva posición.
PUNTO LIMPIO GOIZUETA
Conforme a la planificación realizada, la duración de las obra fue de 24 días.
Dicho plazo total se obtuvo a partir de los plazos parciales de cada una de las actividades de las obras.
De este modo:
- En la primera fase (los primeros 2 días) se ejecutaron las siguientes actividades:
Fabricación del módulo prefabricado oficina / aseo.
Desbroce y limpieza del terreno.
Excavación del terreno superficial.
Acometidas: eléctrica, desde red actual; de agua desde red actual de EDAR; a red de saneamiento actual de EDAR.
- En la segunda fase (en los siguientes 3 días) se ha ejecutado:
Relleno de material granular tipo “todo-uno” apisonado al 100% PNM.
Compactación de la explanada excavada.
- En la tercera fase (últimos 2 días) se realizó:
Transporte y entrega del módulo prefabricado.
Colocación del módulo oficina-aseo y conexión a redes.
Desplazamiento de caseta RAEs a nueva posición.
