CONJUNTO MODULAR PREFABRICADO PARA MADRID SALUD

EUROPA PREFABRI ha resultado adjudicataria para el suministro con instalación de un conjunto modular prefabricado para la posterior ejecución en dicho prefabricado, por el Organismo Autónomo municipal Madrid Salud,  servicio que consiste en un Programa de intervención psicosocial para las personas con adicciones activas que, presentando un importante deterioro biopsicosocial, no están en contacto con los servicios psicosociales de atención a las adiciones existentes, a fin de propiciar el inicio de un tratamiento rehabilitador adecuado a sus peculiaridades.

Se trata de una construcción modular realizada con 16 módulos prefabricados divididos en distintas estancias, dormitorios, baños, duchas, sala de descanso, comedor, cocina, oficinas, sala de espera… Entregamos la obra completamente equipada y en perfecto estado  en un plazo récord de dos semanas.

madrid-salud-construcción-modular

MEJORAS TÉCNICAS

Europa Prefabri  ha ofrecido mejoras técnicas, aportación, sin coste para Madrid Salud para mejorar la estética del proyecto.

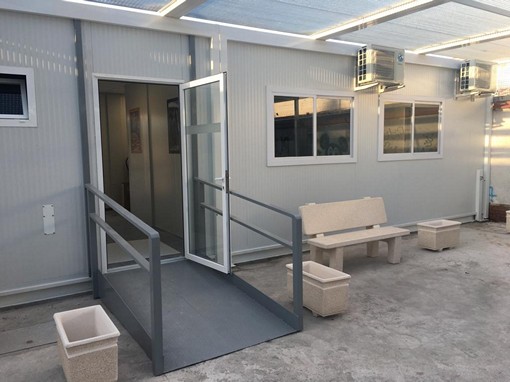

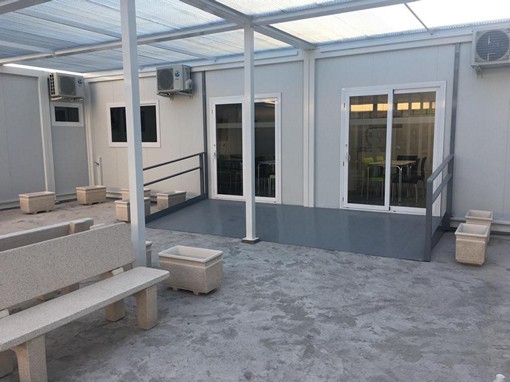

  • Maceteros de piedra artificial ubicados en el patio central.
  • Bancos de piedra artificial a juego con los maceteros, ubicados en el patio central.

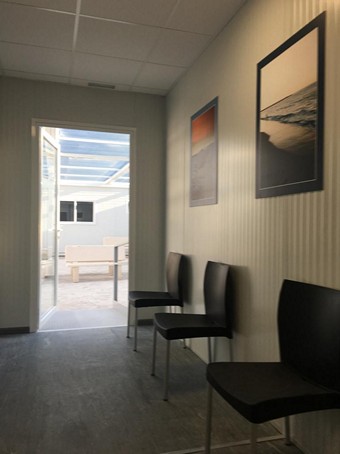

  • Láminas enmarcadas decorativas ubicadas en los interiores de las construcciones prefabricadas. Dichas láminas serán paisajes con motivos relacionados con la autoayuda con marcos de colores.
  • Percheros metálicos.
  • Electrodomésticos.
  • Taquillas.
  • Mesas y sillas apilables para comedor.

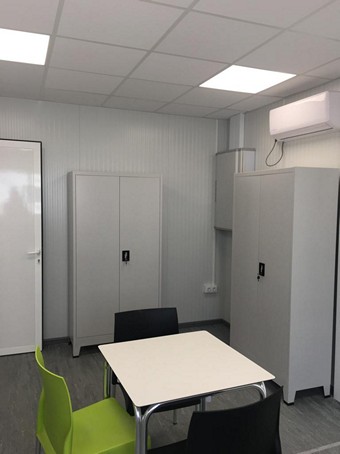

  • Mobiliario de oficina (mesas, sillas, armarios, cajoneras).

Para nosotros es un orgullo poder ir de la mano de Madrid Salud en éstos proyectos de marcado carácter social.

CALIDADES DE LA CONSTRUCCIÓN MODULAR

  1. ESTRUCTURA

La estructura está diseñada y calculada de forma que quede totalmente garantizada la resistencia, estabilidad y rigidez del conjunto constructivo.

El bastidor de cubierta se realiza en perfil conformado en frío galvanizado de 3mm, mas espesor del pliego.

Los pilares se realizan en perfil de tubo 100×100 galvanizado que servirá como bajante de las aguas pluviales.

Este aumento estructural repercute en mayor resistencia de la construcción pudiéndose colocar hasta una segunda altura sin dificultad ni refuerzos adicionales.

El conjunto estructural, tiene un tratamiento superficial anticorrosión que lo proteje de la intemperie a base  de pintura de poliuretano de dos componentes.

  • PISO

Sobre el forjado de hormigón se coloca un PVC homogéneo de 2mm de espesor.

  • CERRAMIENTOS

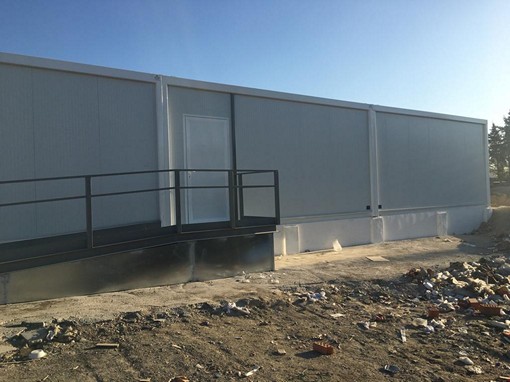

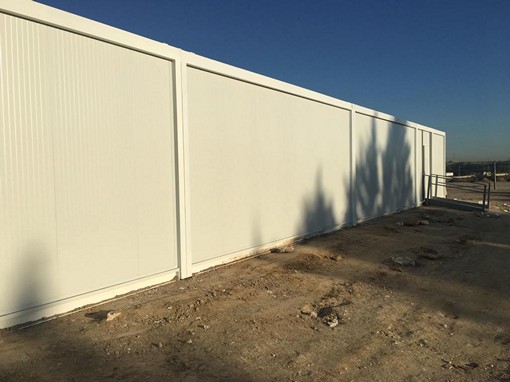

El cerramiento tanto de fachada  se realiza con panel sándwich formado por dos chapas de acero galvanizado y prelacado con aislamiento de poliuretano rígido de 40kgr/m3 de densidad media.

El cerramiento de cubierta es, (muy importante por la aportación de aislamiento térmico) también de panel sándwich nervado de 30-70mm de espesor formado por dos chapas de acero galvanizado y prelacado con aislamiento de poliuretano rígido de 40kgr/m3 de densidad media.

Tabiquería en panel sándwich de 40mm de espesor, en lugar de los 35mm. Características igual al cerramiento de fachada.

Disponen de juntas estancas para asegurar su hermeticidad a los agentes atmosféricos (agua, viento), son resistentes, y resistentes a la corrosión.

  • FALSO TECHO

Se coloca un falso techo registrable de placas de 600×600, perfilería vista, respecto al pliego techo de lamas de acero prelacado de 0,5mm, las ventajas de tener un falso techo registrable supone, aumentar considerable el aislamiento térmico del edificio, permite un registro bajo cubierta para posibles ampliaciones y/o reparaciones de las instalaciones no tan solo eléctrica sino también las de suministro de agua, mejor aislamiento acústico y mejoría considerable en la estética. La altura libre interior de suelo a falso techo se sigue manteniendo en 2,50m.

  • CARPINTERÍA

Las puertas  se realiza con perfilería de aluminio y forradas del mismo panel de cerramiento o tabiquería:

  • 1 puerta batiente de una hoja semiacristalada con vidrio 3+3 inastillable.
  • 3 puertas exteriores de una hoja forradas del mismo panel de fachada.
  • 13 puertas interiores de una hoja

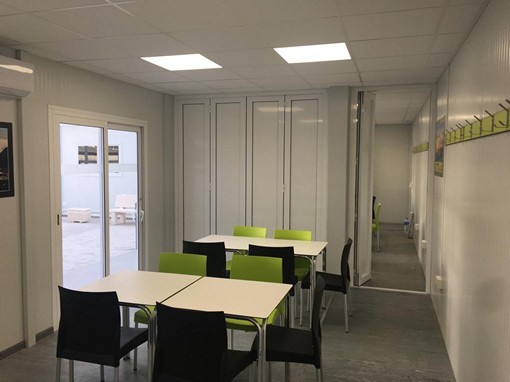

  • 1 tabique móvil en zona de comedor
  • 8 puertas con tableros HPL con herrajes en acero inoxidable.

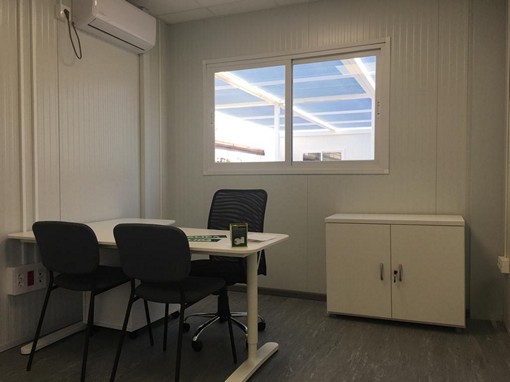

  • Ventanas en carpintería de aluminio con rotura de puente térmico RPT y acristalado 4+4 cámara de aire y vidrio 5mm al interior. 7 unidades de 1.600×1.000mm.

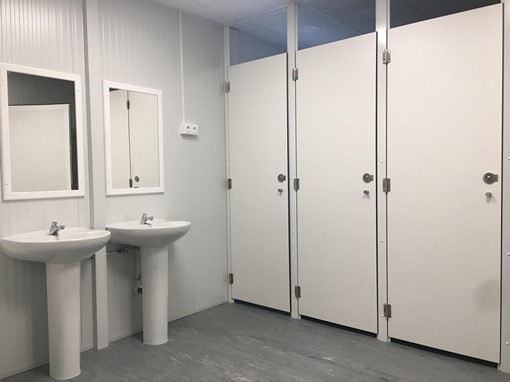

  • Las puertas de acceso de las cabinas de aseo, se realizan mediante tableros HPL.
  • FONTANERÍA Y SANEAMIENTO

La instalación de fontanería es registrable, fijándose a la superficie del panel o sobre forjado. Sus conducciones son de polipropileno o similar e incorporarán los accesorios (codos, tés, reducciones, toma de entrada, llaves de paso y de corte,..), necesarios para el correcto funcionamiento. Debido al uso intensivo, se dispone de un registro especial anti atasco en la línea de saneamiento que recoge las salidas de inodoro, de esta forma la limpieza del conducto se puede realizar de forma rápida y accesible.

La instalación de agua se realiza mediante tubería de polietileno y saneamiento en PVC.

Aparatos sanitarios:

En lugar de platos de ducha, los desagües se consiguen dándole pendiente al suelo y recogiendo las aguas con una rejilla-sumidero, esto evita saltos en la entrada, que se quede agua fuera de las placas y estancada. El costo es mayor pero los problemas y el mantenimiento necesario mucho menor. Siguen siendo  4 duchas.

  • 4 inodoros de cerámica con tanque bajo.
  • 1 inodoro de cerámica adaptado para minusválidos.
  • 2 fregaderos de acero inoxidable  con encimera de acero inoxidable de 1,5m.
  • 4 lavabos de cerámica con grifería temporizada.
  • 1 lavabo de cerámica adaptado para minusválidos.
  • Barras de baño accesibles.
  • 2 termos eléctricos para agua caliente de 200 litros y uno de 30 litros.
  • INSTALACIÓN ELÉCTRICA

Se realiza según indicaciones del REBT, el tipo de iluminación será mediante LED, con accionamiento mediante detectores de presencia en baños y pasillo no incluido en su pliego.

La instalación se realiza con cableado libre de alógenos conducciones bajo tubo en falso techo y mediante canal de PVC en interior de fachadas y tabiquería. Se disponen de línea trifásica para lavandería.

Interruptores sencillos en dependencias y detectores de presencia en aseos y pasillos.

75 bases de enchufe 16ª/230v

2 bases de enchufes trifásico en lavandería.

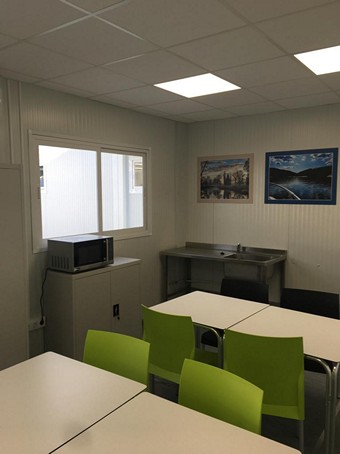

La Iluminación se realiza mediante pantallas led de 600×600 empotradas en falso techo.

Downlight en zona de inodoros.

15 luminarias led de emergencia.

  • VOZ Y DATOS

Se deja prevista la canalización y tomas para voz y datos para 4 cajas con 4+2 RJ45.

  • AIRE ACONDICIONADO

Se instalan 8 equipos Split con bomba de calor de 3.000frg.

  • SEÑALIZACIÓN Y PROTECCIÓN DE INCENDIOS.

El edificio lleva la señalización necesaria contraincendios y los extintores necesarios.
