VESTUARIOS Y ASEOS MODULARES PARA UGENA CLUB DE FÚTBOL

Suministro, montaje e instalación de módulos prefabricados para vestuarios y aseos modulares para el campo de futbol Ugena ubicado en Toledo.

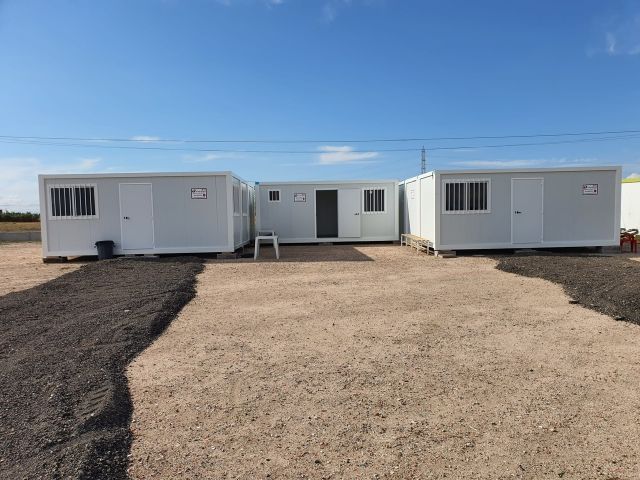

En este nuevo proyecto Europa Prefabri ha trabajado en la instalación de un conjunto modular destinado para vestuarios y aseos (para el equipo local y visitante y para los árbitros) y un módulo aislado con baño completo para mejorar el funcionamiento de club de fútbol.

En este caso, se trata de un alquiler con opción de compra, (otra posibilidad para nuestros clientes) de módulos completamente nuevos diseñados y fabricados según las necesidades del cliente e instalados en un tiempo récord de 19 días.

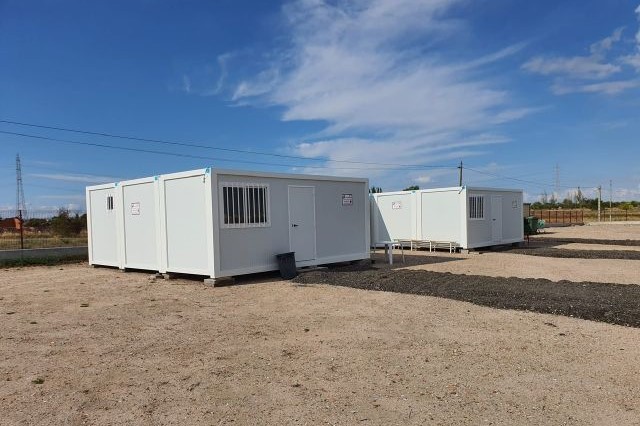

Los vestuarios están formados por 3 módulos de 6 x 2.40 m con una superficie total de 43.20 m2 aproximadamente, siendo los dos primeros módulos destinados a zona seca de cambio de jugadores y el segundo módulo destinado a zona húmeda con inodoros, lavabos y duchas.

Los módulos están climatizados.

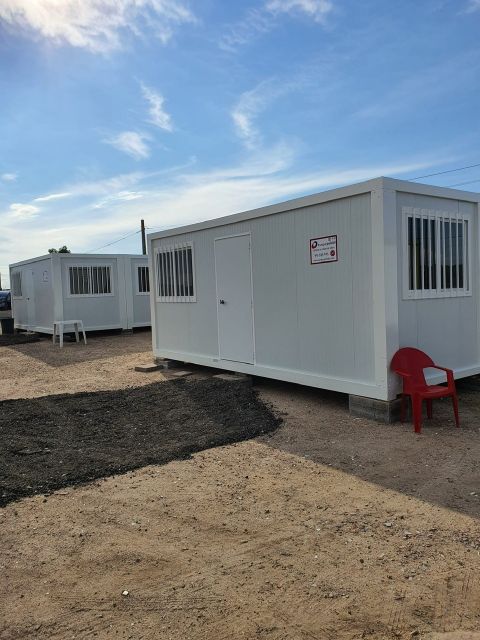

El módulo aislado de 6×2.40 m está compuesto por baño completo (wc + lavabo + ducha y termo) y una zona para despacho que cuenta también con aire acondicionado.

CARACTERISTICAS TÉCNICAS DE LOS MÓDULOS

módulos prefabricados

  • Todos nuestros modelos son apilables, adósales por cualquiera de sus cuatro caras y desmontables, con uniones atornilladas, sin necesidad de ningún tipo de soldadura para su ensamblaje.
  • La estructura metálica de nuestros módulos es básica para valorar su calidad y durabilidad. Nuestra búsqueda es para desarrollar un producto de mayor simpleza posible. Para ello contamos con dos aspectos que nos marcan las pautas de fabricación: por un lado, el marcado de alquiler, que requiere que el módulo sea robusto, puesto que va a verse sometido a continuas cargas y descargas, y por otro lado, el de exportación, donde necesitamos un fácil ensamblaje que no precise de mano de obra especializada. El montaje debe resultar fácil y aprovechar la capacidad de carga de los contenedores al máximo, ya que luego repercutirá en el precio final.
  • La estructura de base la conformas dos perfiles laminados en U, un entramado de correas y un sistema de esperas para atornillar los pilares del módulo.
  • La estructura de cubierta está realizada mediante perfil galvanizado, plegado o perfilado. Por su diseño, es también el canalón de recogida de agua y el soporte de fijación de los paneles de cubierta y fachada.
  • Los pilares están formados por perfiles metálicos estructurales de tubo cuadrado en acero. Pueden unirse simplemente atornillando a las estructuras de base y cubierta.
  • Las fijaciones o uniones entre el chasis de base, los pilares y la cubierta son atornillados, no necesitan ningún tipo de soldadura.
  • El tablero del suelo se forma atornillando los tableros sobre la estructura metálica de base mediante partículas de madera aglomerada.
  • El PVC del acabado es homogéneo en rollos, pegados mediante cola al tablero. Este acabado de gran calidad permite el cepillado.
  • El cerramiento de fachada es con paneles tipo sándwich, acabado exterior e interior en chapa de acero prelacada y entre las dos chapas aislamiento mediante espuma de poliuretano rígida de densidad media.
  • El cerramiento de cubierta es panel sándwich nervado, fijado al entramado de cubierta. Su aislamiento es mediante espuma de poliuretano rígido de densidad media.
  • Los elementos que forman las divisiones internas son de las mismas características que el cerramiento de la fachada.
  • En cuanto a la carpintería, las puertas de entrada son metálicas de acabado en pintura epoxi. El sistema de cierre y los herrajes son de acero o aluminio. Cuentan con cierre de seguridad con cerradura. Las puertas interiores son metálicas, formadas por dos chapas de acero acabado liso y tratamiento en pintura epoxi. Las ventanas están formadas por perfiles de aluminio extrusionado, con tratamiento exterior lacado en color blanco. Los fijos también están construidos por perfiles de aluminio extrusionado, con tratamiento exterior lacado en color blanco. Los vidrios son luna flotada incolora de 4 mm. de espesor.
  • Con respecto a la red de distribución de fontanería, se suministrarán todos los módulos con salida de aguas de PVC. Las conexiones de red serán siempre por cuenta del cliente. Los sanitarios son inodoros de porcelana vitrificada con cisterna baja y mecanismos de carga y descarga, color blanco, calidad media y fijado al suelo mediante tornillería y sellado. El lavabo es de porcelana vitrificada con pedestal, color blanco, calidad media y va fijado al suelo mediante tornillería y sellado. Ducha con plato, con equipo de agua fría/caliente, cortina incluida. Cuentan con un termo eléctrico, en caso de ser necesaria agua caliente. La grifería es de latón de calidad media con salidas de agua fría y caliente.
  • La instalación de electricidad cumple el reglamento técnico de baja tensión. Cada conjunto dispone de un cuadro de protecciones. Las canalizaciones serán mediante cable de cobre libre de alógenos en canaleta de PVC. Los mecanismos de encendido y toma de corriente serán de superficie en PVC color blanco.
