MONTAGE D’UN CAMP MINIER AU PÉROU

Alquimodul, la filiale de notre société à Lima (Pérou), a été chargée du montage d’une nouvelle base vie minière.



La société minière Condestable, située dans la municipalité de Mala, dans la province de Cañete, département de Lima, nous a confié ce grand projet composé de plusieurs bâtiments pour dortoir, salle à manger, cuisine et de nombreux autres usages.



Il s’agit de l’un des plus grands projets de construction modulaire à ce jour.

Ce projet est un exemple de notre système de construction modulaire fixe (CMF) appliqué à la construction de différents bâtiments pour abriter les mineurs.



La construction a des chambres à coucher, une cuisine, des salles de bains, etc… bref, tout ce qui est nécessaire pour que les opérateurs de cette mine puissent se reposer après les épuisantes journées de travail dans celle-ci.



La base vie, située au kilomètre 90 de l’ancienne route panaméricaine Sud, a été nationalisée en 1976 par le gouvernement péruvien et est revenue aux mains du secteur privé en 1992. Le groupe Trafigura Mining Group a acquis une participation de 31 % dans la mine en 1997. En 2013, Trafigura a vendu sa participation au propriétaire actuel, Southern Peaks Mining (SPM), une société péruvienne dont le portefeuille d’actifs dans le secteur des métaux de base au Pérou. SPM appartient à son conseil d’administration et à Barclays Natural Resource Investments, une division de Barclays Bank.



Le site, situé dans les contreforts des Andes, à des altitudes allant de 100 à 450 mètres au-dessus du niveau de la mer, a subi quelques changements en raison de la chute internationale du prix du cuivre et de l’augmentation des coûts de production. La base vie a été contrainte de changer sa méthode de travail traditionnelle d’exploitation des « chambres et piliers » pour développer une nouvelle méthode massive « d’exploitation par sous-niveaux », de sorte qu’ils ont eu le compromis de faire l’installation d’un camp pour leurs travailleurs.

NOUVEAU PROJET EN FRANCE: BUREAU DE TRAVAUX MODULAIRE

Le groupe Europa prefabri vient de terminer l’installation un projet de bureaux de chantier modulaire à Angoulême.

Il s’agit d’un ensemble de module qui sera utilisé pour notre client ,  VIGIER GÉNIE CIVIL, une entreprise française d’ ingénieur civil qui réalisera la rénovation de la station d’épuration d’eau de Touvre, comme bureaux de chantier modulaire.

Bureaux de chantier modulaire à Angoulême

L’ensemble est composé par 20 modules préfabriquées , de 6,00×2,40m chacun , aménagé d’un rez-de-chaussée et d’un premier étage. La superficie total est de 288m2 se divise en espace pour bureaux,  sales de réunions, cuisine, sale à manger et toilettes.

À pétition de notre client, on a augmenté l’isolation standard de nos modules  et nous avons placé au niveau des murs latéraux des panneaux sandwich de polyuréthane épais de 60mm. De la même manière, nous avons placé un panneau sandwich en polyuréthane de 40 mm entre les sangles de la structure du plancher pour augmenter l’isolation des modules. Entre le faux plafond et la tôle trapézoïdale de toiture, une couche de fibre de verre avec lame à vapeur d’une épaisseur de 100 mm a été placée comme isolant.

À cette occasion, l’installation électrique à l’extérieur des modules a été réalisée à l’aide de prises CETAC à la demande du client. Cette installation permet une connexion rapide entre les différents ensembles constituant les bureaux de chantier modulaire. En outre, ce système permettra au client d’utiliser chaque ensemble modulaire de manière indépendante une fois ces travaux terminés.

Nous avons également installé des systèmes de climatisation, climatiseurs réversibles et convecteurs électriques.

Transport et montage

Les modules préfabriqués, à l’exception des modules sanitaires, ont été transportés dans Flat-Pack afin d’optimiser les coûts logistiques du projet. L’assemblage, y compris l’installation de climatisation, a été achevé dans les 4 semaines suivant le départ du matériel de l’usine, réduisant ainsi le temps requis par le client d’une semaine.



NOUVEAU PROJET DE CONSTRUCTION MODULAIRE EN FRANCE: ESPACE DE VENTE MODULAIRE

Nouveau projet de construction modulaire en France: Espace de vente modulaire

Le groupe Europa Prefabri a achevé l’installation d’un ensemble modulaire dans les environs de Paris, destiné à servir d’espace de vente et de club de tennis.

Cet espace de vente modulaire est constitué de l’union de 9 modules préfabriqués de 8,00 x 2,35 m, fixés à un étage. La surface de l’ensemble est 169m2.

C’est un projet avec des caractéristiques spéciales et une isolation améliorée qui est conforme à la réglementation thermique française RT2012. Pour cela, la structure de plancher des modules a été isolée avec un panneau sandwich en polyuréthane de 100 mm d’épaisseur. Des panneaux sandwich de 100 mm ont été placés en guise d’enceinte latérale et une double couche en fibre de verre avec feuille anti-vapeur a été placée entre le faux plafond et la plaque de recouvrement (au total 160 mm de materiel isolant).

Afin de garantir les conditions d’isolation thermique requises et d’éviter les déperditions de chaleur, nous avons utilisé des doubles vitrages avec chambre 4 + 4 / 10GAS / 4 + 4 chambre à air pour assurer la rupture du pont thermique.

A cette occasion, le client a décidé de réaliser des finitions intérieures sur place. Pour ce faire, il placera un plancher flottant sur le sol et un faux plafond Armstrong avec des halogènes intégrés.

OPTION DE PERSONALISATION POUR ESPACES DE VENTE MODULAIRE

ELEMENTOS ESTRUCTURALES Y CERRAMIENTOS

  • Bandeau périmetral supérieur, inférieur ou medium, en couverture lacquée galvanisée ou en panneau sandwich avec différentes finitions de RAL disponible.
  • Sur-coverture avec 1 ou 2 eaux de panneau sandwich ondulé ou de imitation tuile.
  • Structure en acier galvanisé lacqué avec un RAL à définir par le client.
  •  Système à structure cachée ou revêtements de panneau sandwich supplémentaires de différentes finitions
  • Sols en chape ou en béton un système de tôle trapézoïdale.

ELEMENTS INTERIEURS – CLOISONS ET TOÎT

  • Réalisation de cloisons  internes en Pladur ou d’écrans de malamina.
  •  Murs et vitrages.
  •  Faux plafond de lames, panneau ou type Armstrong

ELEMENTOS INTERIORES – SUELO

  • plancher flottant.
  • Revestimiento:  vinílico en color / goma o caucho / acero estriado.

ÉLÉMENTS INTÉRIEURS – ELÉCTRICITÉ

  • Luminaire selon les lumens adéquates, halogène ou led.
  • Points de lumière encastrés ou plafonnier selon les modèles disponibles.
  • Connexion internet et téléphone
  • Air condicionné.

ÉLÉMENTS INTERIEURS – SANITAIRES

  • Lavabo avec un pied de porcelaine de la marque ROCA, Victoria ou Dama. (Autres models disponibles a pétition du client).
  • WC en porcelaine avec un réservoir de la marque ROCA, Victoria ou Dama
  • Urinoir en porcelaine de la marque ROCA, Victoria ou Dama. (Autres models disponibles a pétition du client).
  • Plateau de douche en porcelaine de la marque ROCA, Victoria ou Dama. (Autres models disponibles a pétition du client).

CONSTRUCTION D’UN CENTRE D’ACCUEIL POUR ACUEILLER AUX DEMANDEURS D’ASILE ET REFUGIES

Nouveau projet de construction modulaire pour Administrations publiques: Le Groupe Europa Prefabri a été sélectionné pour réaliser la fourniture et installation d’une structure modulaire provisoire pour accueillir aux demandeurs d’asile, réfugiés et demandeurs d’aide humanitaire.

La Mairie de Madrid, à travers EMVS (Entreprise Municipale du logement et de terrains) nous a confié la réalisation d’un Centre d’accueil.

Il s’agit d’un projet clé en main de grande envergure qui sera remis au Samur (Service d’Assistance Municipale d’Urgence et Sauvetage) et à la Protection Civile, qui gèreront l’abri pour accueillir les sans-abri.

L’ensemble modulaire a une surface globale de 850 m2 et est composé de 57 modules préfabriqués, de 14m2 chacun. Le bâtiment est divisé en différentes pièces : chambres, salles de repos, toilettes, toilettes pour personnes à mobilité réduite, stockage, salles à manger, salon et salle d’attente, soins médicaux, espace pour l’assistance sociale, etc. Nous avons également conçu une buanderie, une corde à linge et même un espace pour animaux domestiques.

Comme il s’agit d’un projet clé en main, nous avons pris en charge le dessin, la fabrication, l’installation et la fourniture de tout l’équipement nécessaire.

Le mobilier comprend 60 lits superposés, 120 matelas et oreillers, des chaises et des tables à manger, du mobilier pour les salons et les salles d’attente ainsi que pour les aires de réception.

Nous avons finalisé l’installation du bâtiment la semaine dernière. Comme finition pour les modules nous avons utilisé notre système de structure caché. De cette façon, la structure métallique des modules reste cachée à l’arrière des panneaux sandwiches lises, ce qui donne un aspect plus élégant au bâtiment.

En plus, nous avons finalisé la fabrication et l’installation du bâtiment en un temps record de 3 semaines.

Nous sommes fiers de pouvoir réaliser ce type de projets de construction modulaire pour Administrations publiques, qui ont un fort caractère social.

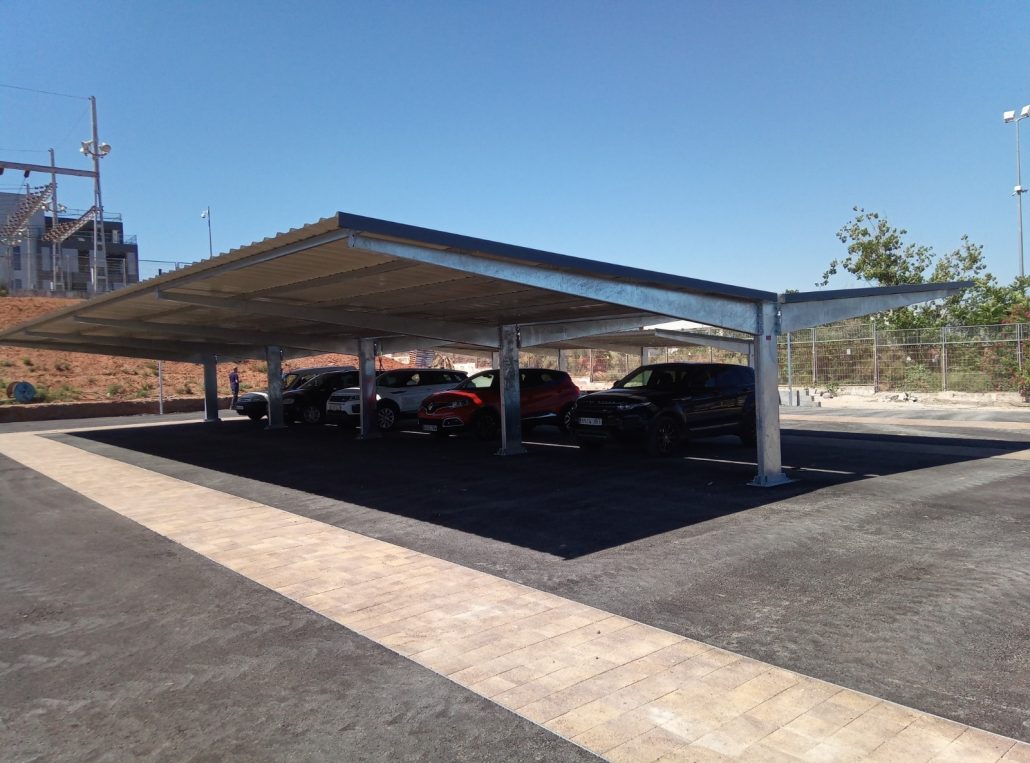

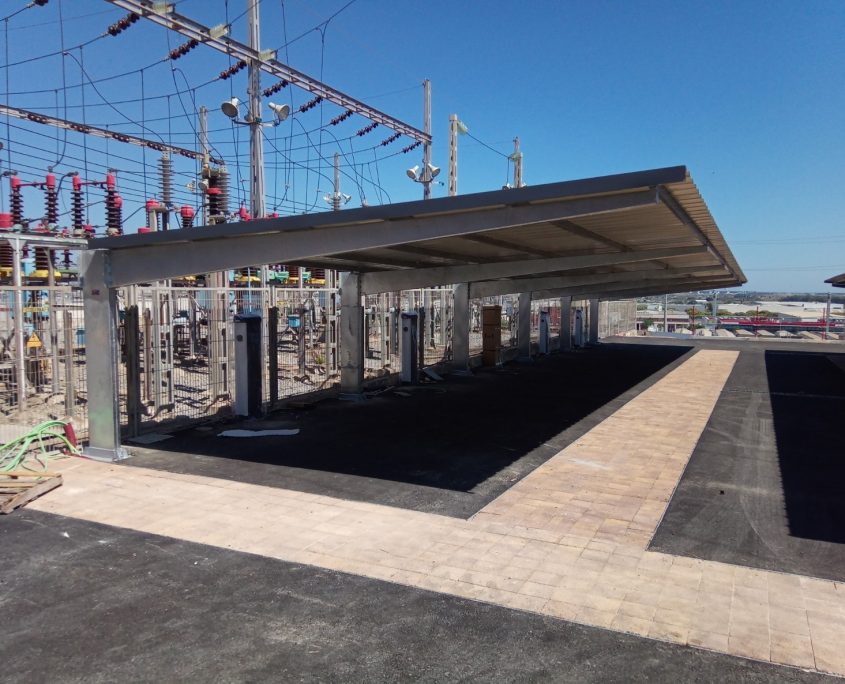

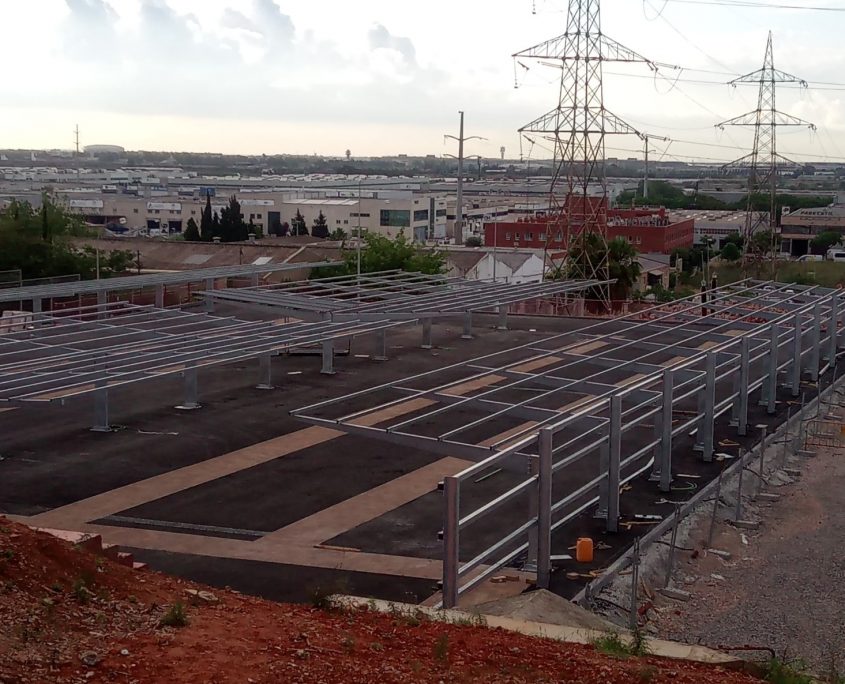

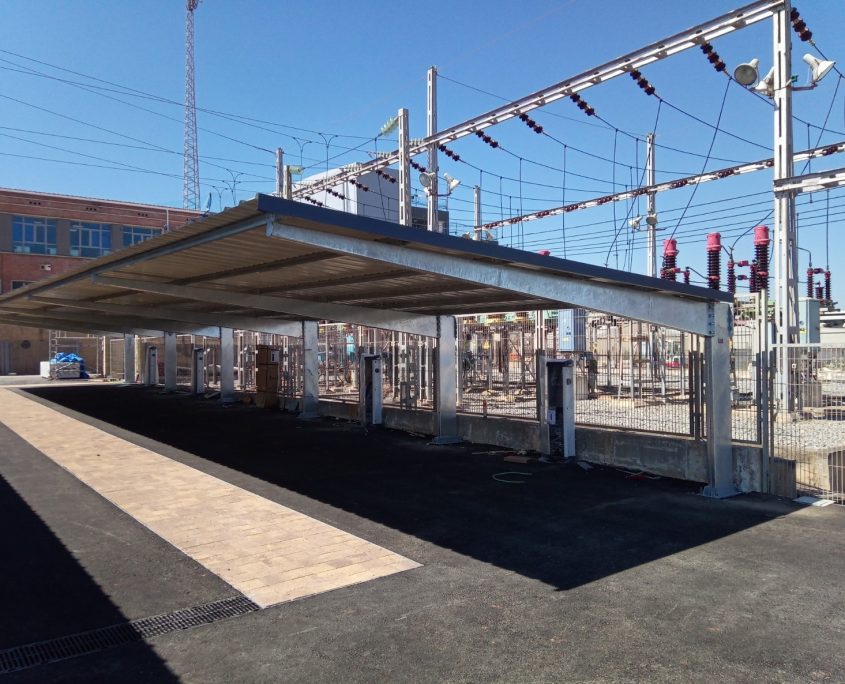

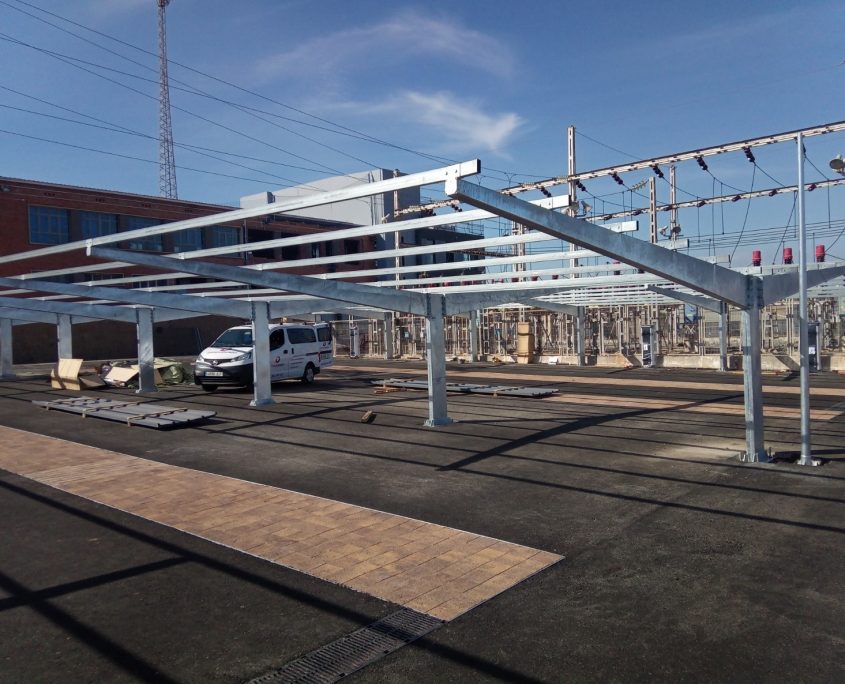

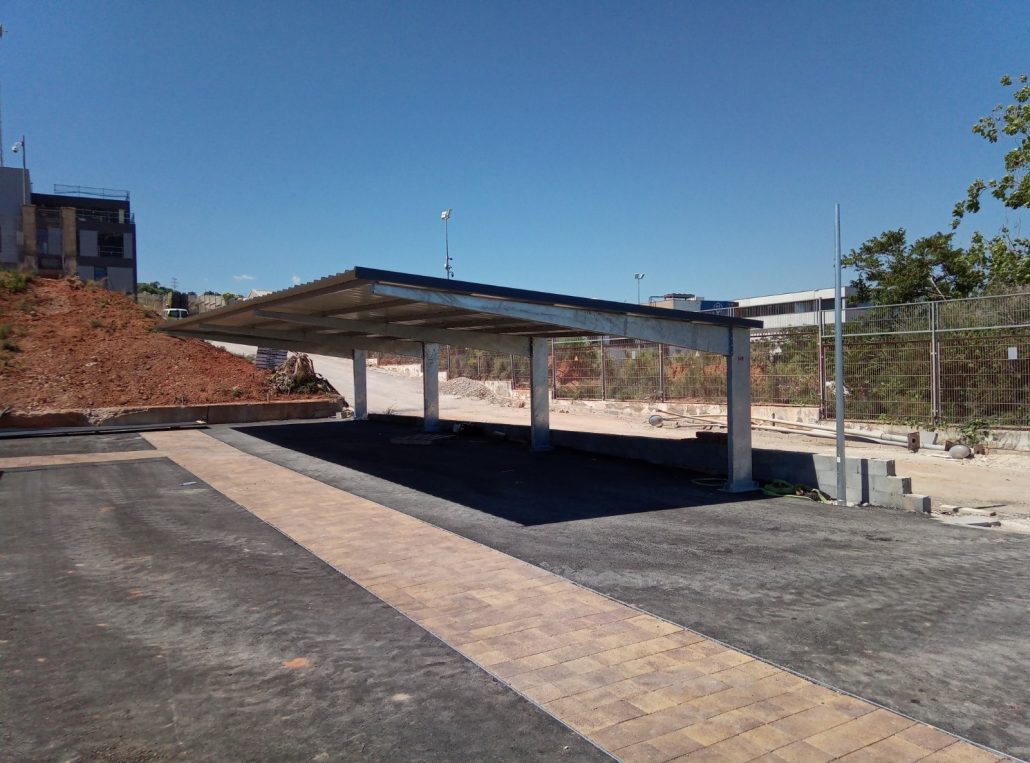

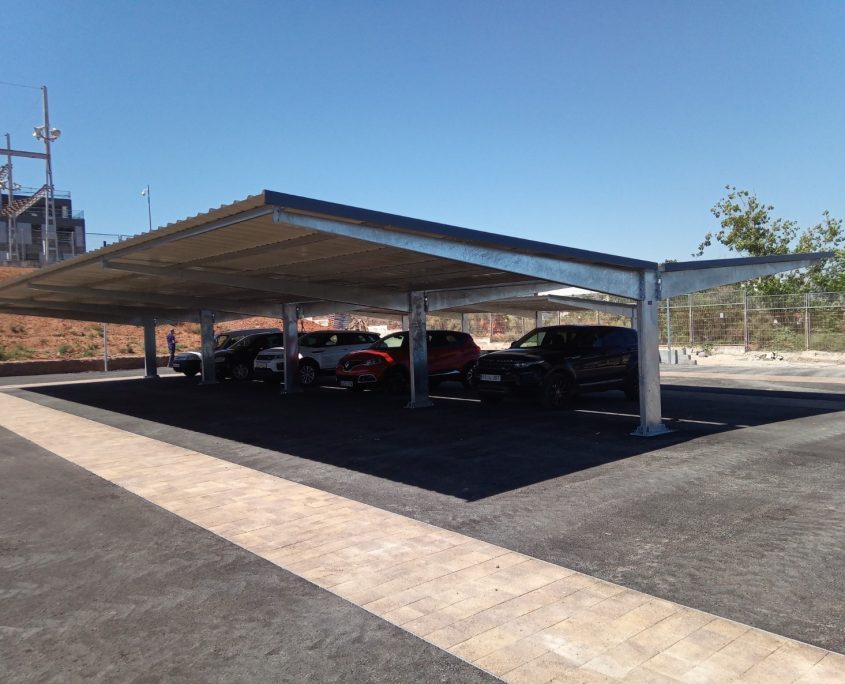

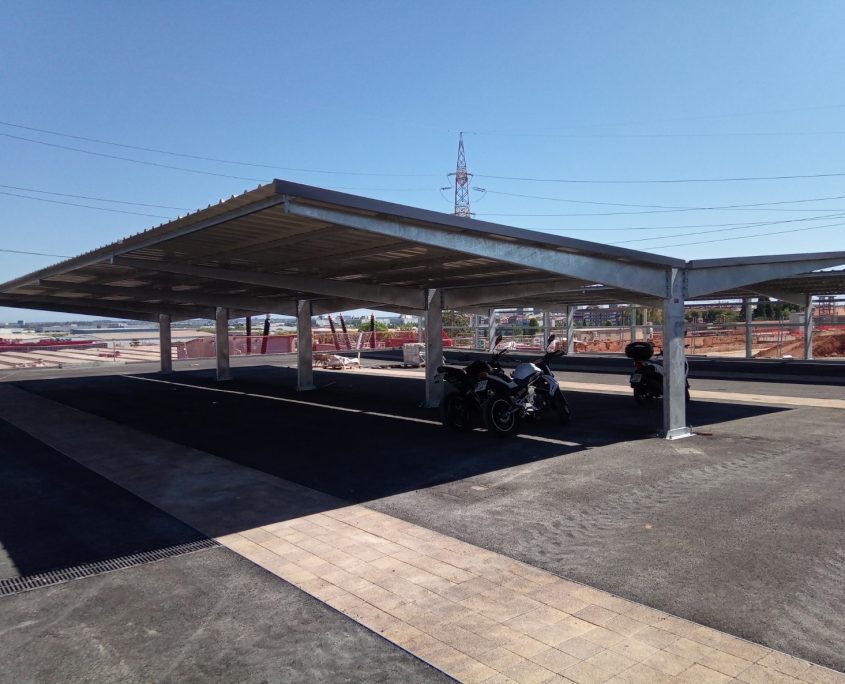

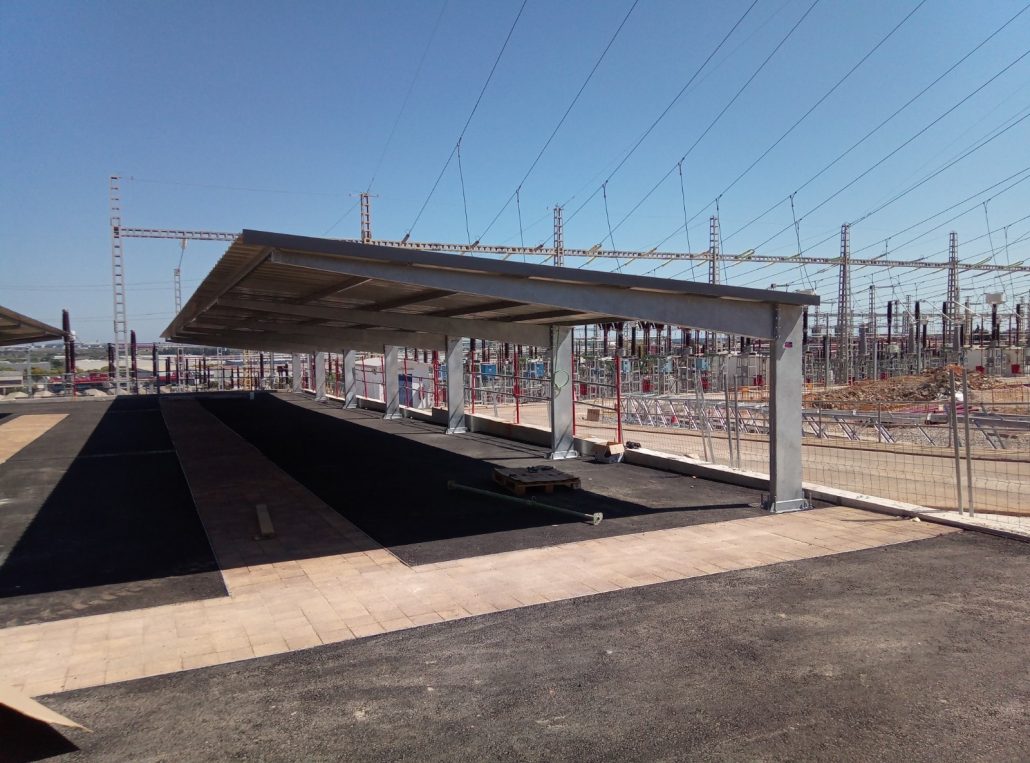

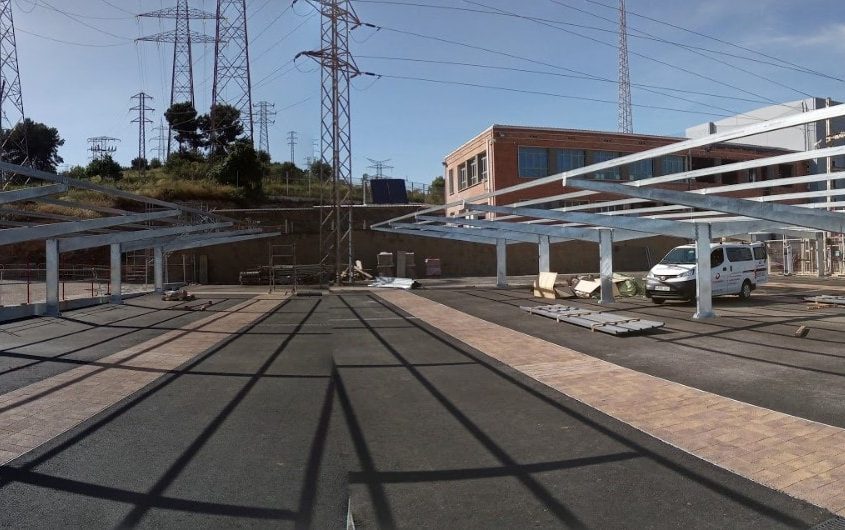

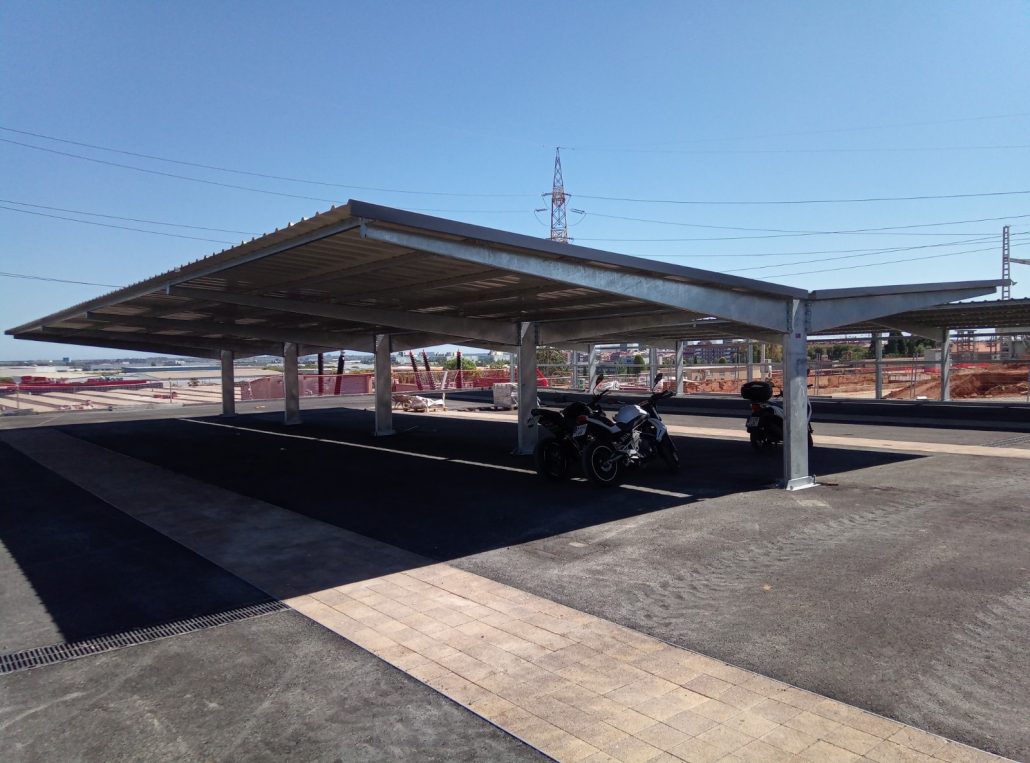

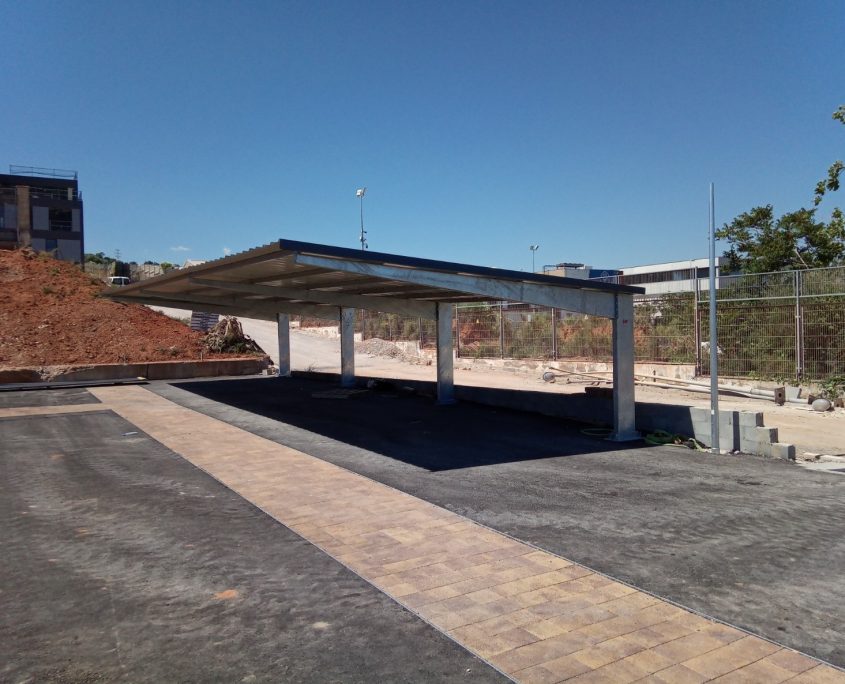

NOUVEAU PROJET D’ABRIS PARKING POUR ENDESA

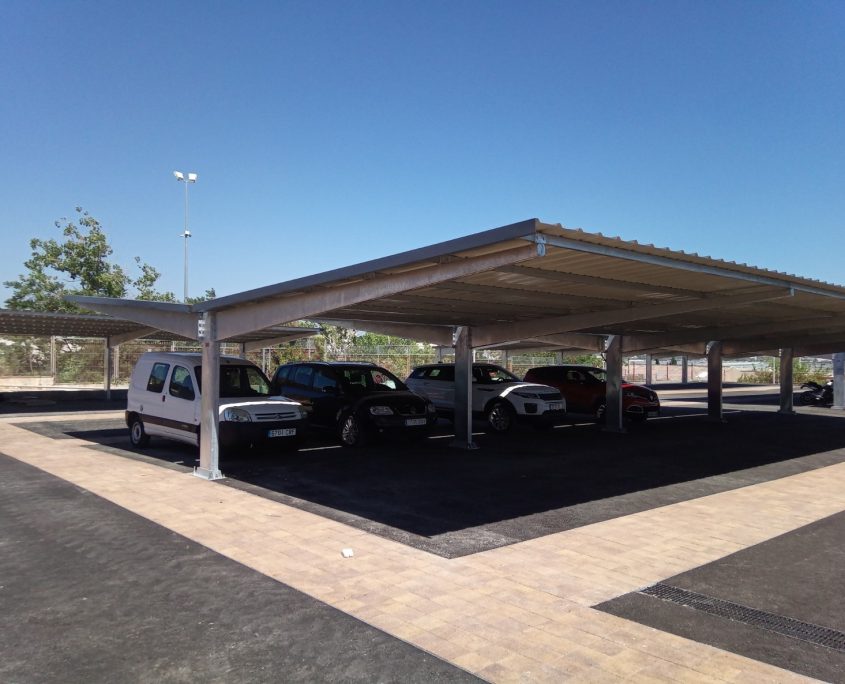

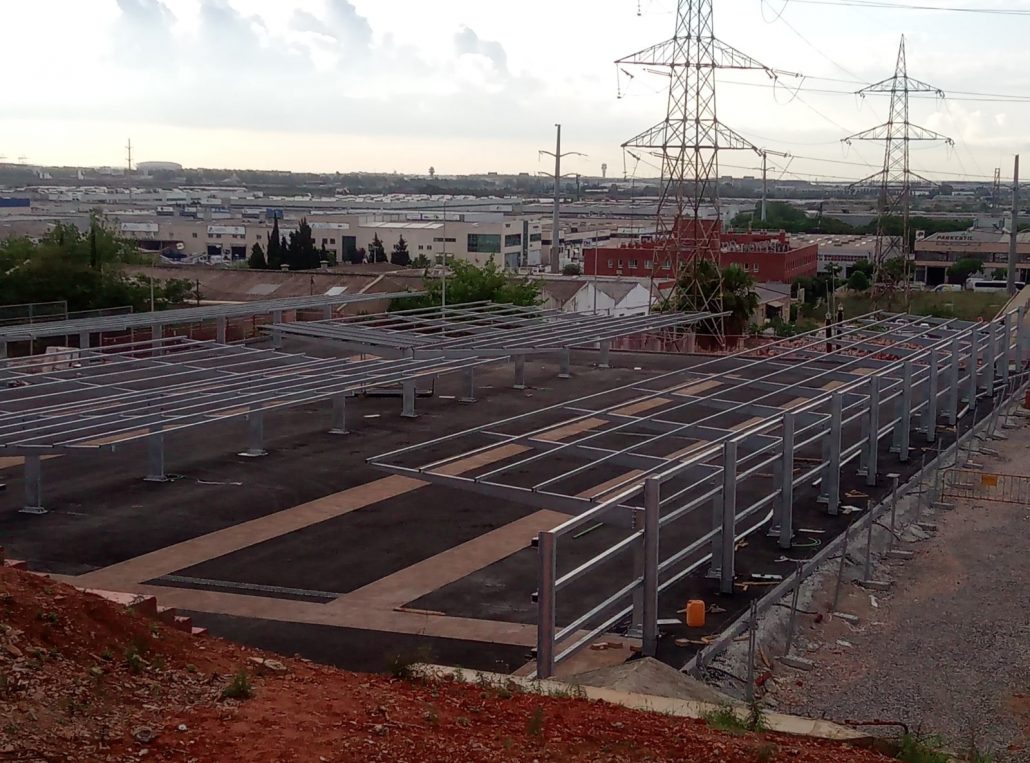

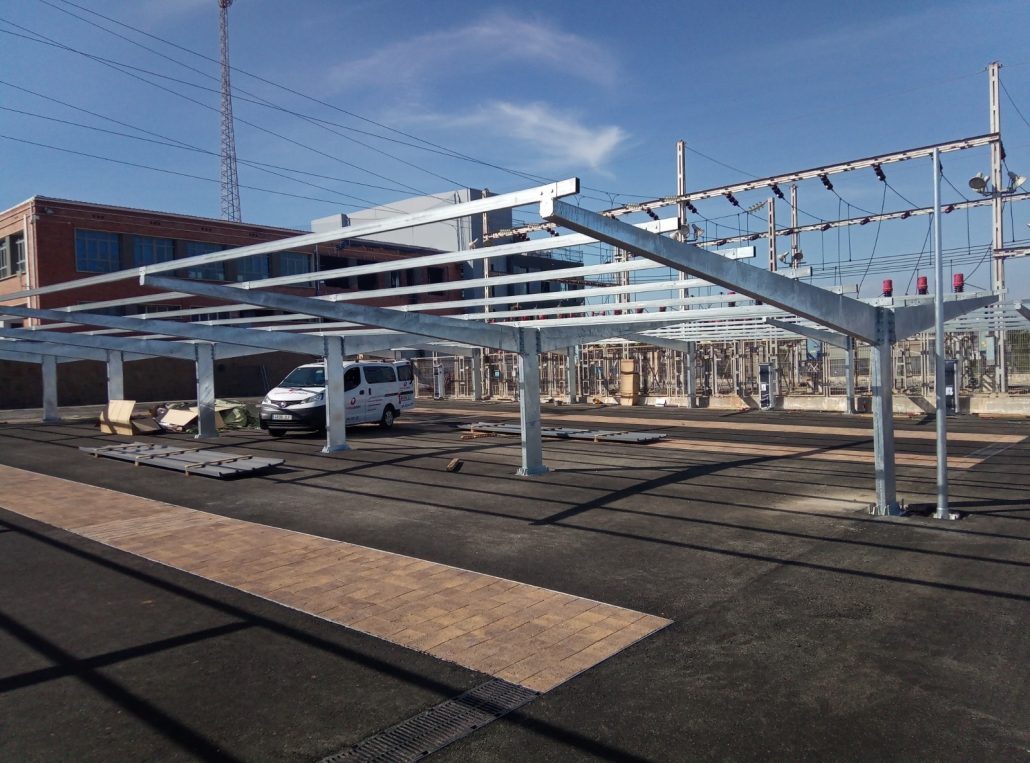

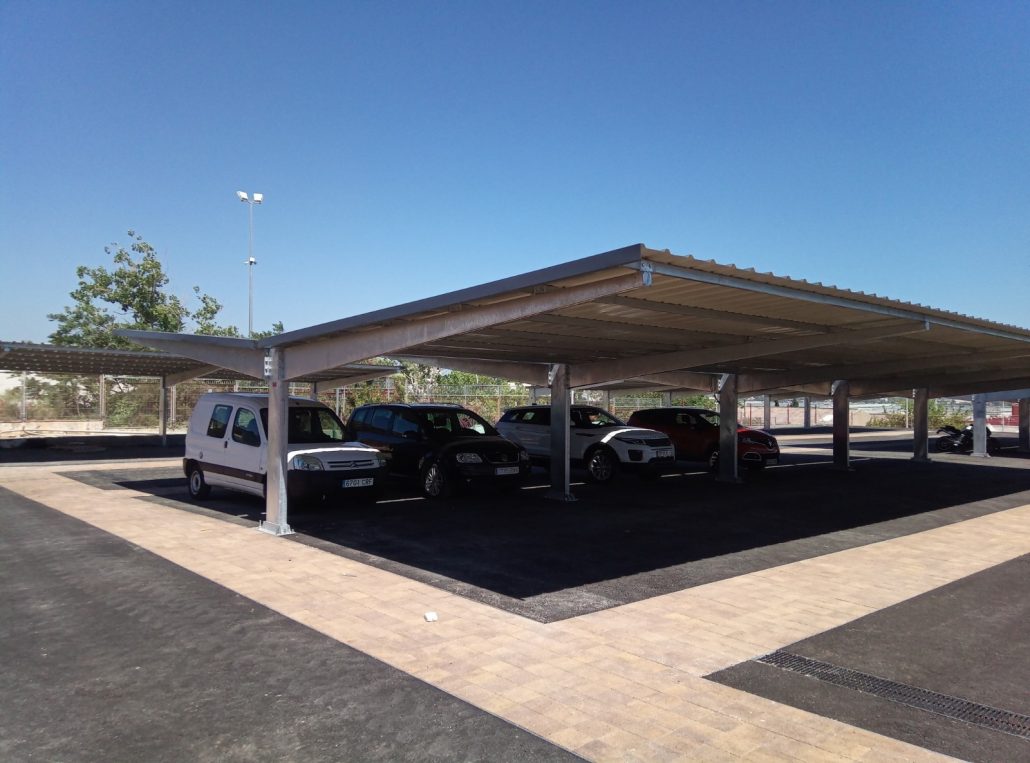

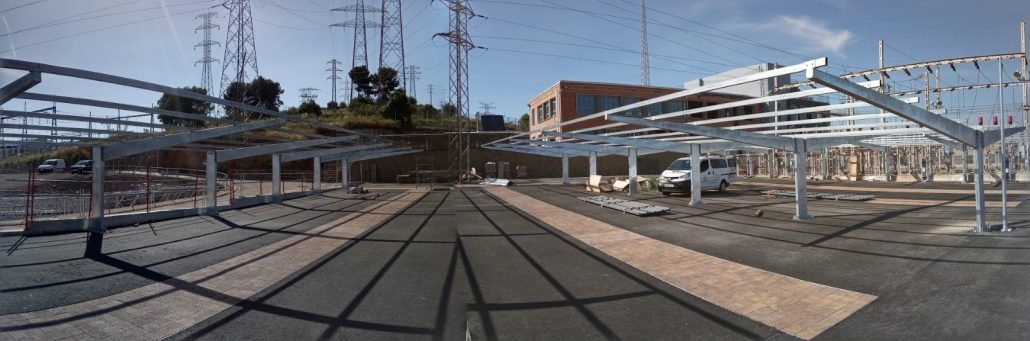

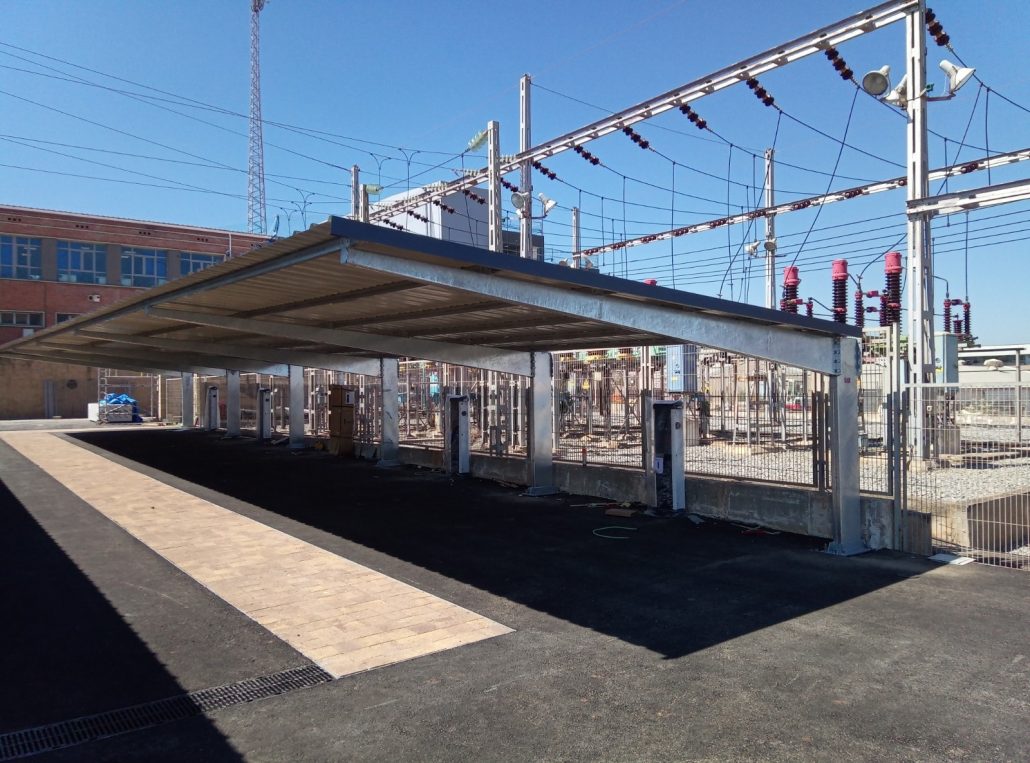

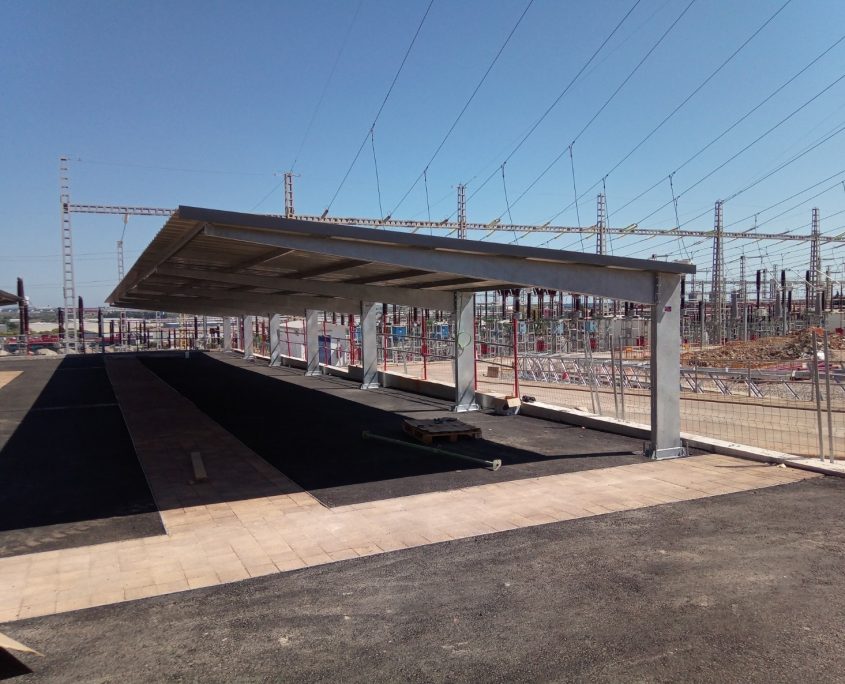

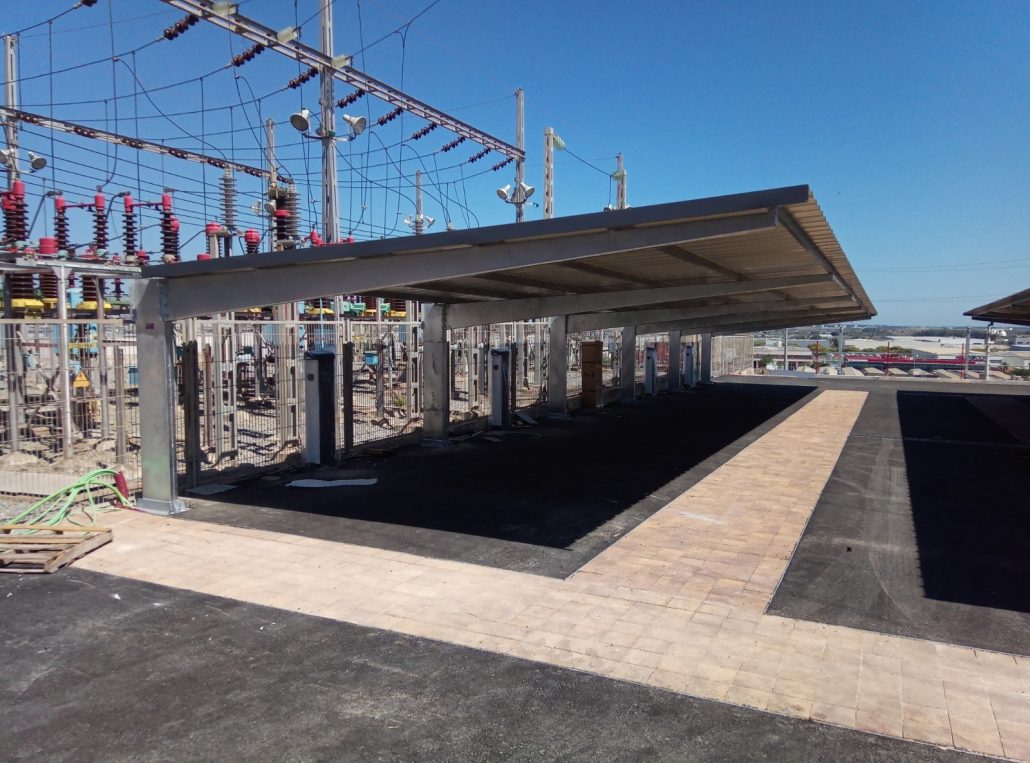

Le Groupe Europa Prefabri a finalisé l’installation des nouveaux abris voiture à Barcelone pour la compagnie électrique ENDESA.

Pour ce projet, nous avons installé des abris pour 112 voitures, réparties en deux groupes de 60 places simples et 52 places doubles.

Le modèle d’abri installé, appelé « modèle Endesa », est composé de pilier et bras galvanisés à chaud avec une particularité : elles sont démontables. Les sangles sont galvanisées et la couverture, également spécialement conçu pour l’occasion, a une hauteur de 6 m. et est laqué en gris ardoise.

À Europa Prefabri nous avons une longue expérience dans ce type de projets. Ci-dessous vous trouverez un résumé de certains de nos travaux sur ce type de projets au cours de nos 30 ans d’existence:

Abris voiture pour usines et grandes surfaces

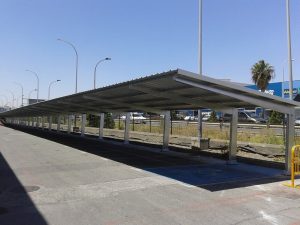

Nous avons conçu, fabriqué et installé un projet d’ abris voiture pour l’usine de San Miguel à Málaga, dont la surface est de 60.000 m2 et qui produit  2,5 millions d’hectolitres par an.

  • À cette occasion nous avons installé 91 abris simples.
  • Couverture en tôle pré laquée de 5m en blanc.
  • Courroies galvanisées de tube.
  • Pilier de tôle
  • Le modèle installé est le modèle Europa type A.
  • Abris de 5 x 2,30 m selon les besoins du client.

marquesina-aparcamiento

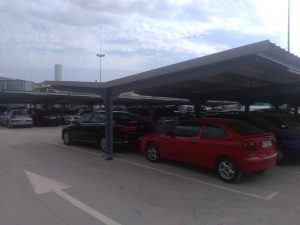

Nous avons fait le design, fabrication, transport et installation d’un nouvel ensemble d’ abris voiture pour Metalogenia à Huesca, avec notre modèle IPE.

  • Pour cette occasion nous avons installé 102 abris simples et doubles distribuées en 4 groupes.
  • Curroies et poutres galvanisées.
  • Postes d’acier laminé à chaud de type IPE.
  • Poutres d’acier laminé à chaud de type IPE.
  • Abris de 5 x 2,50 m selon les besoins du client.

MELÍA HOTELS FAIT DE LA CONFIANCE À EUROPA PREFABRI

Le Groupe Europa Prefabri a installé des abris en toile pour le parking de l’hôtel Meliá Costa del Sol.

La chaîne hôtelière Meliá nous a confié l’installation des abris de parking sur son emblématique hôtel Meliá Costa del Sol, à Malaga, l’un des premiers et mythiques hôtels en Espagne.

Meliá a effectué une rénovation complète de son hôtel Costa del Sol et a fait confiance à Europa Prefabri pour couvrir son parking avec des abris en toile.

L’idée était de combiner la nouvelle esthétique de l’hôtel avec un abri moderne adapté au style du bâtiment. Pour cela, Meliá a choisi des abris toile tendue, plus élégant et mieux adaptée à ce projet.

Pour ce projet, nous avons installé des abris en toile pour 35 voitures, ainsi que deux carports pour le stationnement des motos.

La couverture de type textile choisi est de couleur gris  foncé. La structure des abris (pilier et bras) est galvanisé et  laqué en RAL 7016.

La structure a été fixée avec des scellements de fers à béton Hilti. Les tiges filetées ont été fixées sur la dalle béton existante dans la zone d’installation.

Ce projet est un exemple que nos abris en toile sont la solution idéale pour donner à votre entreprise un aspect plus élégant et original.

L’architecture textile innovante est idéale pour de multiples applications et possède les designs les plus modernes de l’industrie.

Les abris toile tendue garantissent une parfaite harmonie esthétique sans négliger la sécurité et la qualité des matériaux, ce qui en fait la solution la plus complète sur le marché.

Les structures des abris en toile sont modulaires, c’est-à-dire qu’elles peuvent être parfaitement adaptées à la géométrie du lieu d’emplacement.

Les usages des abris en toile sont variés, au-delà de leur utilisation comme abris de parking. Ils peuvent être utilisés pour céer zones d’ombre dans terrasses et jardins, salles d’attente…

BUREAUX MODULAIRES POUR ADMINISTRATIONS PUBLIQUES

Europa Prefabri a finalisé un nouveau projet de construction modulaire : bureaux modulaires pour administrations publiques. À cette occasion, nous avons conçu, fabriqué et installé des bureaux modulaires pour une mairie des îles Canaries.

Suite à l’appel d’offres public en procédure ouverte, le Département des Travaux et Services de la Mairie d’Agüimes, à Gran Canaria, nous a confié l’agrandissement des bureaux existants de l’entrepôt municipal, qui a été construit de manière traditionnelle.

La mairie a choisi la construction modulaire pour l’agrandissement des bureaux existants car la gestion des licences et des permis est beaucoup plus simple et rapide. Par conséquent, le temps de réalisation du projet a été beaucoup plus court que s’il avait été réalisé en utilisant le système traditionnel. Pour réaliser des travaux de construction traditionnelle dans le terrain, il était nécessaire de développer un projet technique et d’obtenir la licence qui y était associée.

Le nouveau bâtiment modulaire est attaché à l’existant, et est composé de 4 modules de dimensions 6,00×2,40m. La surface totale du bâtiment est de 57m2 répartis dans trois bureaux et une petite salle de repos pour les travailleurs. Les matériaux utilisés ont été choisis afin d’améliorer la ventilation, l’isolation acoustique, l’éclairage et l’isolation thermique.

Les modules ont un faux plafond type Armstrong et le bâtiment est divisé en différentes espaces et bureaux. Les divisions sont réalisées avec des cloisons en verre et cloisons en double panneau écologique en mélanine de 16 mm d’épaisseur avec une isolation en laine de roche de 40 mm. Le profilage caché est tubulaire, avec des joints en néoprène pour donner majeure étanchéité à la structure.

Tous les bureaux sont équipés d’une isolation acoustique et de systèmes de climatisation. L’installation électrique est complète et comprend l’éclairage général, les prises de courant et les prises voix et donnés.

Les modules ont été transportés dans des conteneurs maritimes en employant notre système KIT (Flat-Pack) et les bureaux ont été assemblés par notre personnel en moins d’une semaine.

Chez Europa Prefabri, nous développons des solutions innovantes pour répondre de la manière la plus personnalisée aux besoins temporaires ou définitifs des professionnels de tous secteurs. Nous sommes spécialisés dans la fabrication et l’assemblage de bureaux modulaires pour administrations publiques, les établissements d’enseignement et de santé, pour la construction, les zones commerciales, etc.

ARCHITECTURE MODULAIRE : L’AVENIR EST LÀ

Le bâtiment s’inscrit dans une nouvelle tendance architecturale: les modules.

Nous vivons à une époque de précipitation et d’espace réduit, et c’est pourquoi l’architecture modulaire est apparue en Espagne. Avec elle, nous obtiendrons une meilleure utilisation de l’espace dont nous disposons. Il a aussi un autre grand avantage : réduire le temps de construction au minimum.

L’architecture modulaire se caractérise par sa rapidité, sa variabilité et sa facilité d’adaptation aux petits espaces.

Les plus grands représentants de cette architecture sont les bungalows de chantier. Espaces fonctionnels pour le travail sur les chantiers de construction qui créent un site très utile pour travailler.

Les bungalows de chantier sont utilisés depuis de nombreuses années dans notre pays, à ce jour elles sont améliorées grâce à l’utilisation de l’architecture modulaire dans leur fabrication, ce qui permet la production de structures de haute qualité dans un espace de temps très court.

Dans le monde de la construction, les bungalows de chantier sont des produits très utiles, car ils ont de nombreuses applications différentes : ils sont parfaits pour le stockage, car ils assurent la sécurité et préviennent les dommages aux matériaux dus à des agents extérieurs. Ils sont aussi une bonne solution pour bureaux de gestion de chantier ou comme camps pour les travailleurs. Ils sont également utiles sur les grands chantiers comme les salles à manger ou les vestiaires, équipés de tables, de bancs, de casiers… et bien sûr comme modules sanitaires. Ils peuvent également être adaptés en tant que cabines de surveillance, vitrage de tous les côtés, et réduction des dimensions.

En analysant les avantages de la construction modulaire par rapport à la construction traditionnelle, nous observons une série d’avancées dans les domaines économique et temporel.

Parmi les avantages de l’architecture modulaire, nous trouvons un coût beaucoup plus abordable, un montage plus rapide et l’utilisation de matériaux recyclés dans le processus de construction, ce qui le rend respectueux de l’environnement, sans exclure, bien sûr, la qualité des matériaux.

Un autre avantage est la possibilité de choisir à la fois la taille et le design de chaque pièce, avec la possibilité de la modifier en cas de changement futur des besoins.

L‘architecture modulaire est donc l’avenir des bâtiments, car elle nécessite beaucoup moins d’investissements et offre plus de possibilités que la construction traditionnelle.

ABRIS EN TOILE POUR CARREFOUR À LORCA

L’entreprise Carrefour nous a fait confiance encore une fois et nous a confié la réalisation d’ abris en toile

 La couverture et les supports sont peints en gris clair.

Les abris en toile auront la capacité d’abriter 382 véhicules, les protégeant du soleil et de la pluie.

Nos abris parking toile tendue sont la solution la plus esthétique pour rendre le shopping beaucoup plus agréable pour les clients des grands supermarchés.

Applications de nos abris en toile

Grâce à sa parfaite adaptation à la géométrie du lieu, les couvertures textiles et abris en toile sont idéales pour recouvrir n’importe quelle zone d’une station de service :

  • Aires d’aspiration
  • Lavage de voitures
  • Aires de ravitaillement
  • Parking et aires de repos

Tous nos abris parking sont flexibles et modulaires, ils ont été conçus, fabriqués et installés selon les exigences et les préférences de chacun de nos clients, quel que soit le secteur d’activité concerné.

Nos produits se caractérisent par leur haut degré de modularité, c’est-à-dire que les modules nécessaires sont ajoutés en fonction de l’espace disponible, assurant ainsi une parfaite harmonie esthétique et une meilleure optimisation des coûts.

Ces structures peuvent tout inclure, depuis le logo jusqu’à l’information institutionnelle du client.

Europa Prefabri garantit la plus haute qualité de ses toitures. Les structures métalliques en acier utilisées dans la fabrication des auvents sont faites de différents alliages de la plus haute qualité.

Ils peuvent ensuite être galvanisés et laqués dans la couleur désirée.

Les fondations en béton B2 varient en fonction de la structure à appliquer et sont fixées aux structures métalliques et textiles avec des fixations appropriées qui garantissent la stabilité nécessaire.

Les toits des structures sont très résistants, enduits de PVC et laqués des deux côtés. Le procédé de revêtement assure une imperméabilité et une respirabilité maximales, une protection contre les rayons UV et l’isolation thermique, ainsi qu’un nettoyage facile et la non-adhérence d’éléments extérieurs (particules, neige, etc.).

Le processus de fabrication est régi par les principes d’autocontrôle et l’établissement d’une relation interne entre le client et le fournisseur.

MONTAGE D’ENSEMBLE MODULAIRE POUR SALLE À MANGER ET VESTIAIRE

Europa Prefabri a fourni et monté un ensemble modulaire à Orihuela (Alicante).

La société Park Therming Projects, leader en Espagne dans le secteur manufacturier de la fabrication et la commercialisation de produits à thème nous a fait confiance pour fabriquer un ensemble modulaire qui servira de salle à manger et de vestiaire pour ses travailleurs. De plus, des modules ont été installés sur les trois sites de l’entreprise à Orihuela. Au total, un ensemble modulaire, un module sanitaire, un module de bureau et un module avec parois transparentes ont été installés. Les travaux seront achevés en mars de cette année.

Les produits fournis dans nos constructions sont composés d’éléments de qualité supérieure. Dans son premier niveau de développement, les modules proposés sont standard, ce qui n’exclue pas la fonctionnalité et la qualité des éléments. A partir de là, nous apportons des améliorations, tant au niveau de la qualité que du design, en incorporant d’autres matériaux.

  • Tous nos modèles sont empilables, adosables sur n’importe lequel de leurs quatre côtés et sont également démontables, avec des joints boulonnés, sans soudure pour l’assemblage.
  • La structure métallique de nos modules est fondamentale pour évaluer leur qualité et leur durabilité. Notre quête est de développer un produit de la plus grande simplicité possible. Pour cela, nous avons deux aspects qui fixent nos directives de fabrication : d’une part, le marquage de location, qui exige que le module soit robuste, puisqu’il va être soumis à un chargement et déchargement continu, et d’autre part, le marquage d’exportation, où nous avons besoin d’un assemblage facile qui ne nécessite pas de main d’œuvre spécialisée. L’assemblage doit être facile et profiter pleinement de la capacité de chargement des conteneurs, car cela aura un impact sur le prix final.
  • La structure de base se compose de deux profils laminés en U, d’une charpente de courroies et d’un système d’attente pour visser les piliers du module.
  • La structure du toit a été réalisée grâce à un profil galvanisé, plié ou profilé. De par sa conception, c’est aussi la gouttière de collecte de l’eau et le support de fixation des panneaux de toiture et de façade.
  • Les colonnes sont fabriquées à partir de profilés tubulaires en acier de charpente métallique. Ils peuvent être assemblés par simple vissage sur les structures de base et de toiture.
  • Les fixations ou union entre le châssis de base, les piliers et la couverture sont vissés, ils ne nécessitent pas de soudure.
  • Le tableau de sol est formé en vissant les tableaux sur la structure métallique de base à l’aide de copeaux de bois agglomérés.
  • Le PVC de la finition est homogène en rouleaux, collés sur la planche. Cette finition de haute qualité permet le brossage.
  • La cloison de la façade est constituée de panneaux sandwich, avec une finition extérieure et intérieure en tôle d’acier prélaqué et une isolation entre les deux tôles en mousse de polyuréthane rigide de densité moyenne.
  • La couverture est un panneau sandwich nervuré, fixé à la charpente du toit. Il est isolé avec de la mousse de polyuréthane rigide de densité moyenne.
  • Les éléments qui forment les divisions internes ont les mêmes caractéristiques que la cloison de la façade.
  • Quant à la charpente, les portes d’entrée sont métalliques avec finition peinture epoxy. Le système de verrouillage et les ferrures sont en acier ou en aluminium. Les portes ont des fermetures de sécurité avec serrures. Les portes intérieures sont métalliques, composées de deux tôles d’acier au fini lisse et traitées avec de la peinture epoxy. Les fenêtres sont réalisées en profilés d’aluminium extrudé, avec un traitement extérieur laqué blanc. Les fixes sont également réalisés en profilés d’aluminium extrudé, avec un traitement extérieur laqué en blanc. Les vitres sont de 4mm d’épaisseur.
  • En ce qui concerne le réseau de distribution de plomberie, tous les modules auront des puisages d’eau en PVC. Les connexions au réseau sont toujours aux frais du client. Les sanitaires sont des wcs en porcelaine vitrifiée avec citerne basse et mécanismes de chargement et de déchargement, blanches, de qualité moyenne et fixées au sol au moyen de vis et de joints. Le lavabo est en porcelaine vitrifiée sur socle, blanc, de qualité moyenne et est fixé au sol par des vis et des joints d’étanchéité. Douche avec plateau, avec équipement eau chaude/froide, rideau inclus. Inclus un chauffe-eau électrique, au cas où de l’eau chaude serait nécessaire. Le robinet est fait de laiton de qualité moyenne avec des sorties d’eau froide et chaude.
  • L’installation électrique est conforme à la réglementation technique basse tension. Chaque ensemble modulaire dispose d’un panneau de protection. La canalisation se fera au moyen d’un câble en cuivre sans allogène en conduit PVC. Les mécanismes d’allumage et d’alimentation électrique auront une surface en PVC blanc.
