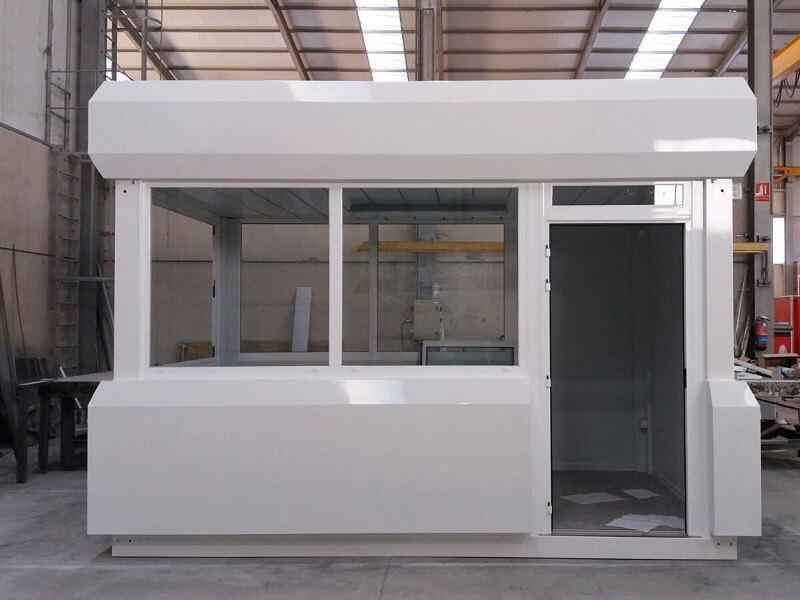

Le Groupe Europa Prefabri a fourni un nouveau projet : une cabine modulaire de surveillance pour Bimbo, à Azuqueca de Henares.

Europa Prefabri est un groupe d’entreprises avec plus de 30 ans d’expérience dans le secteur de la construction préfabriqué et modulaire, et la fabrication de structures métalliques, tels que les abris de parking, ou structures métalliques d’entrepôts préfabriqués, les bungalows et cabines modulaires.

[toc]

Caractéristiques techniques du projet cabine modulaire de surveillance pour Bimbo

cabine modulaire

Structure du sol

Formée par 2 poutres longitudinales et 2 transversales conformées au froid, en acier galvanisé. Transversalement se placent des Omega profilées à froid de plaque galvanisée. L’ensemble supportera des charges d’usage de 250 kg/m2 uniformément réparties.

  • Revêtement : aggloméré e=18 mm.
  • Finition : sintasol modèle Traviata 6026.

Structure de couverture

De la même façon que le châssis base, la stucture de couverture est formée par des profils conformés à froid en plaque galvanisée de 2,00mm d’épaisseur. Transversalement se placent des Omega métalliques. Les dites Omégas supporteront la tôle trapézoïdale galvanisée de 0,6mm d’épaisseur, ancrée aux profils au moyen des visses autobloquantes.

Piliers

Les piliers  de cette cabine modulaire sont formés par des profils asymétriques en acier galvanisé. Ces piliers se vissent à la base et à la toiture avec des visses spéciales. Par l’intérieur du pilier se fixe le tuyau d’écoulement des eaux de la toiture formé par un tube rond en PVC de 75mm de diamètre. La finition du pilier à l’intérieur du module est une plaque laquée qui sert de succion aux mécanismes électriques, prises, interrupteurs et cadre électrique de protection.

Murs latéraux

La cloison latérale des cabines modulaires se réalisera avec un panneau sandwich PUR de 40mm d’épaisseur, composée d’une plaque en acier galvanisée pré laquée sur la base galvanisée des deux côtés et isolement intermédiaire thermique et acoustique formé à base de résines de polyuréthane injecté.

Cette panneau est très résistant à l’humidité, et reste pratiquement inaltérable au cours du temps.

Faux plafond

Le faux plafond de cette cabine modulaire de surveillance est formé par lames de tôle métallique profilée galvanisée et pré-laquées en polyester siliconé de couleur blanche Pyrénées de 5mm d’épaisseur. Entre le faux plafond et la plaque de couverture se situe une couche isolante de fibre de verre de 80mm d’épaisseur avec pare-vapeur intégré.

  • Hauteur libre de module du sol au faux-plafond de 2750mm.

Menuiserie extérieure

La menuiserie de la cabine de surveillance est fournie avec des profils ALU laqués en blanc.

La menuiserie de la cabine de surveillance est composée des éléments suivants :

  • Porte extérieur 1 vantail virée de 975×2060 mm avec poignée et serrure
  • Fixe virée d’aluminium blanc. Vitre 3+3

Menuiserie intérieure

La menuiserie est fabriquée avec des profils ALU laqués en blanc.

Installation électrique

L’installation électrique de la cabine de surveillance est complète excepté la ligne de courant jusqu’au lieu d’emplacement du préfabriqué. Tous les conduits électriques et ses installations, s’ajustent à l’actuelle norme et règlement de basse tension. Á l’arrivée du raccordement se montera un Cadre de Commande et Protection avec protections indépendantes via magnétothermique et différentiels nécessaires pour l’éclairage, la climatisation et usages variés, et comportera les éléments de protection face aux contacts directs, sur intensité et courts circuits et contacts indirects.

  • Luminaire étanche avec diffuseur de superficie 2x36w
  • Prises de courant 16A+TT
  • Interrupteurs et/ou commutateurs de surface 10A+TT

Dans les modules préfabriqués standard, tout linstallation électrique  est cachée dans le faux plafond et les pointes des piliers.

Finitions

  • Toute la structure de la cabine de surveillance a été peinte en blanc.
  • Bandeau d’acier perimetral en toit
  • Bandeau d’acier perimetral en bas

Autres

Également, nous avons fourni un équipement d’air conditionné de type split 2,250 fg/ cal.
