Nuevo proyecto de construcción modular en Francia | Conjuntos y módulos prefabricados para Point P

El grupo Europa Prefabri ha finalizado un nuevo proyecto de construcción modular en Francia, consistente en varios módulos atención cliente. En esta ocasión, hemos diseñado y fabricado dos conjuntos modulares y dos módulos atención cliente independientes para una empresa del Grupo Saint-Gobain que se situarán en la zona de París.

Se trata de un proyecto con características especiales, en el que se ha adaptado el diseño de las construcciones modulares a las necesidades del cliente. Teniendo en cuenta el uso que dará el cliente a las construcciones, se han adaptado los materiales y el nivel de aislamiento a la normativa térmica aplicable (RT2012).

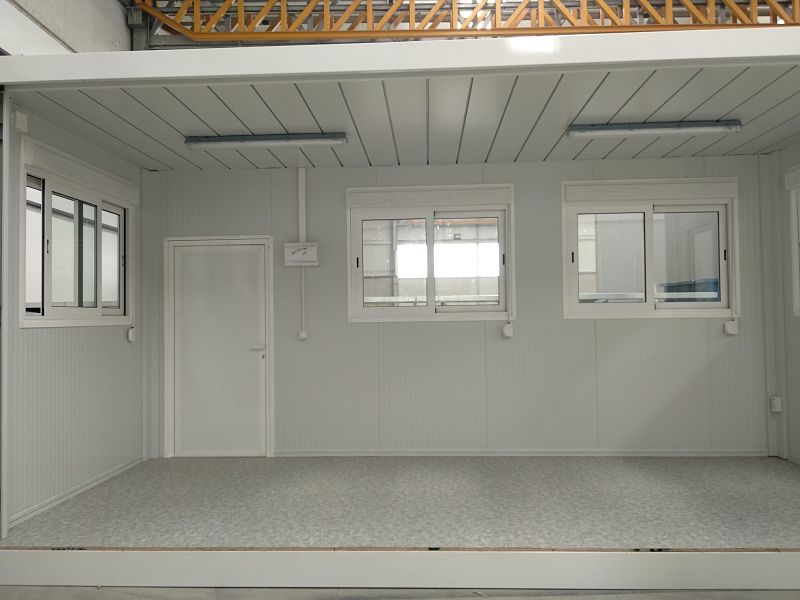

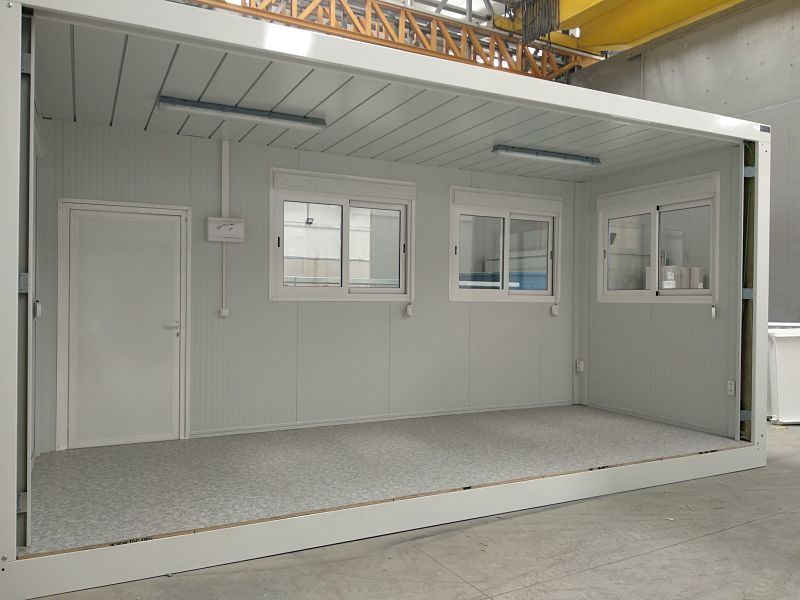

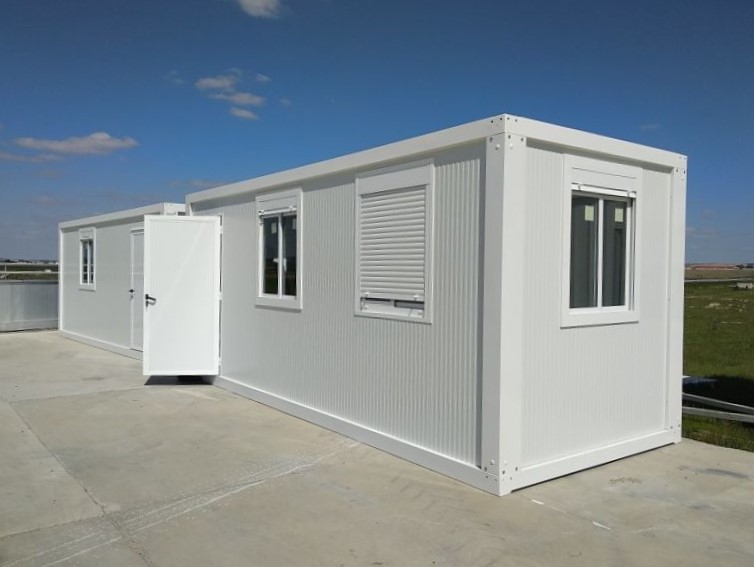

Los conjuntos modulares están compuestos por dos módulos prefabricados de medidas 6,00×2,40m cada uno. La altura interior de los mismos se ha ampliado hasta los 2.700mm. Además, se suministrará también una rampa para el acceso a los conjuntos así como un alero que cubrirá la fachada principal. Cumpliendo la normativa francesa relativa a espacios de venta al público, la rampa y la puerta de acceso se han diseñado de acuerdo con los requisitos para personas de movilidad reducida.

Características del proyecto: Conjuntos modulares y módulos atención cliente para Point P en Francia

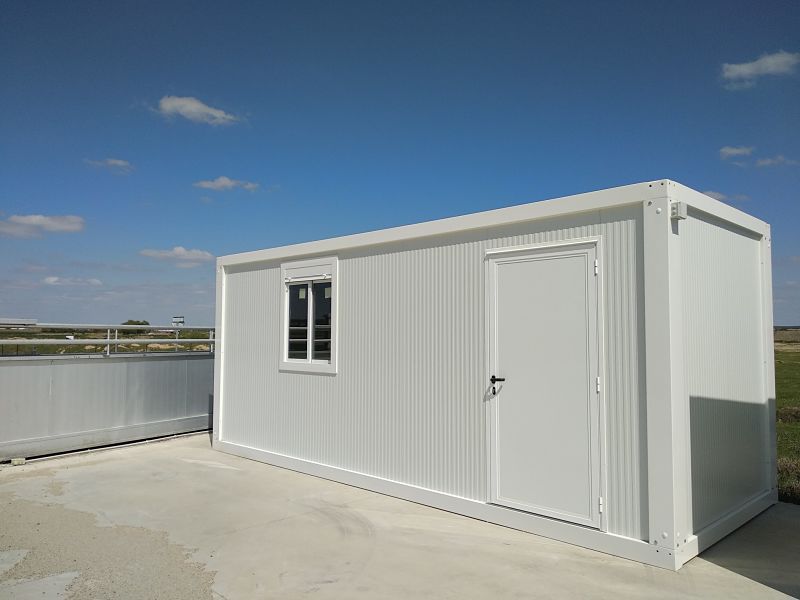

módulos atención cliente

Bastidor de suelo

La estructura principal del bastidor de suelo está formada por 2 vigas longitudinales y 2 transversales de diferente sección conformadas en frío, en acero galvanizado de espesor 2,00 mm. Transversalmente se colocan correas con perfil OMEGA de acero galvanizado conformado en frío y espesor 2mm, confiriéndole al suelo estabilidad frente a vibraciones y cargas. Las correas soportan un tablero contrachapado fenólico especial anti-humedad de 18mm de espesor con revestimiento vinílico de PVC de espesor 2mm Sintasol Traviata 6026 (gris).

El suelo de los módulos atención cliente se ha aislado mediante la localización de paneles sándwich PUR de 100mm de espesor.

El conjunto del piso con la estructura descrita soporta cargas de uso de 250 kg/m2 uniformemente repartidas.

Estructura de cubierta

El bastidor de techo está formado por 2 vigas longitudinales y 2 transversales de igual sección, conformadas en frío en acero galvanizado de espesor 2mm. Transversalmente se colocan Omegas metálicas. Dichas omegas soportan la chapa Trapezoidal galvanizada de espesor 0,6mm, anclada a los perfiles mediante tornillos autorroscantes con arandelas estancas.

Pilares

Los pilares están formados por perfiles asimétricos de acero galvanizado conformado en frío y espesor 2,00mm. Dicho pilar se atornilla a la base y cubierta mediante tornillería especial.

Por el interior del pilar se fija la bajante de aguas de cubierta formada por un tubo redondo de PVC de 75mm de diámetro

Cerramiento lateral

El cerramiento lateral de los módulos atención cliente se realiza con panel sándwich PUR de 80mm de espesor, compuesto de chapa de acero prelacada sobre base galvanizada por ambas caras, con aislamiento intermedio térmico y acústico formado a base de resinas de poliuretano autoextinguible inyectado con una densidad de 40 kg/m3. El acabado de los paneles es Blanco microperfilado.

Falso techo

El falso techo está formado por lamas de chapa perfilada metálica galvanizada y prelacada en poliéster silicona color blanco pirineo 1006 con un espesor de 0,5 mm. Entre el falso techo y la chapa de cubierta se ha colocado como aislamiento una manta doble de 80+80 mm de fibra de vidrio con lámina de vapor.

Carpintería

Para garantizar las condiciones de aislamiento térmico exigidas y evitar pérdidas de calor, para las ventanas y los fijos acristalados de los módulos atención cliente se ha utilizado doble vidrio con cámara de aire 4+4/16GAS/4+4 para conseguir ruptura térmica.

Se han instalado puertas con cerradura de 3 puntos a petición del cliente.

Instalación eléctrica

La instalación eléctrica se considera completa exceptuando la línea de corriente hasta el lugar de colocación del prefabricado.

Todas las conducciones eléctricas y sus instalaciones, se ajustarán a la actual normativa y reglamento de baja tensión. A la llegada de la acometida se montará un Cuadro de Mando y Protección con protección independiente mediante magneto-térmicos y diferenciales necesarios para alumbrado, emergencias (en caso de contar con ellas), climatización y usos varios, y contará con elementos de protección frente a contactos directos, sobre-intensidades y cortocircuitos y contactos indirectos.

Transporte y montaje

Los módulos prefabricados se han transportados ya armados para facilitar su posterior montaje en destino. Para ello, y debido a la altura de los módulos, ha resultado necesario el uso de transporte especial. Las rampas de acceso y los aleros se han suministrado desmontados.
