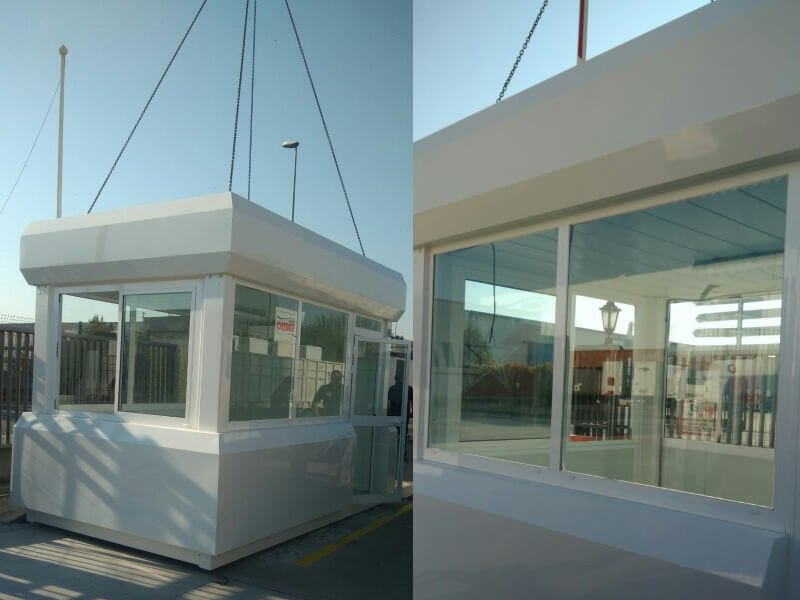

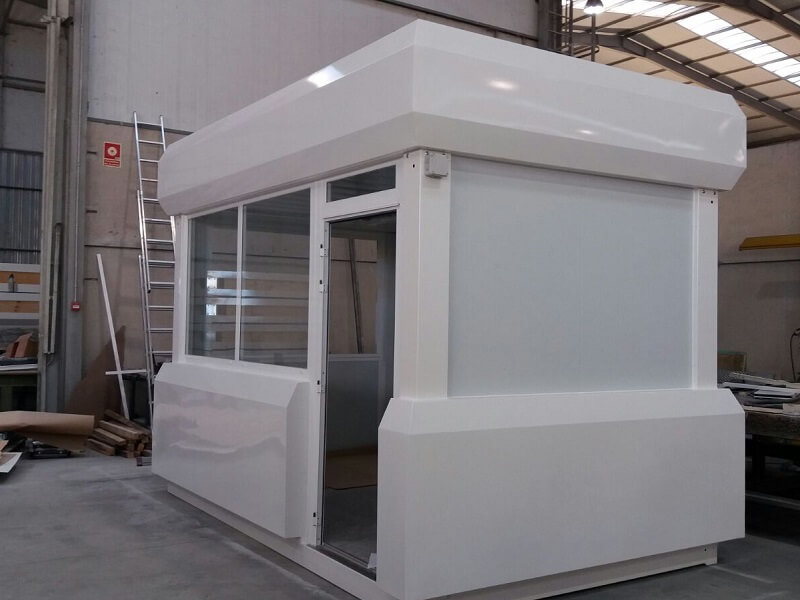

El Grupo Europa Prefabri ha realizado un nuevo proyecto: una garita de vigilancia para Bimbo, en Azuqueca de Henares.

Europa Prefabri es un grupo de empresas con más de 30 años de experiencia en la construcción modular y en la fabricación de estructuras metálicas, tales como marquesinas de aparcamientocubiertas para gradas, pasillos peatonales o estructuras metálicas de naves prefabricadas.

[toc]

Características técnicas del proyecto garita de vigilancia para Bimbo

garita de vigilancia para bimbo en azuqueca del henares 03

Bastidor base

Está formado por perfiles conformados en frío de chapa galvanizada. Transversalmente se colocan correas en forma de Omega con chapa galvanizada perfilada en frío. El conjunto del suelo soporta cargas de uso de 250 kg/m2.

  • Revestimiento: contrachapado e=18 mm.
  • Acabo final: sintasol modelo Traviata 6026.

Bastidor cubierta

Está formado por perfiles conformados en frío de chapa galvanizada de 2 mm de espesor. Transversalmente se colocan Omegas metálicas que soportan la chapa trapezoidal de espesor 0,6 mm, anclada a los perfiles mediante tornillos auto roscantes con arandelas estancas.

Pilares

Los pilares están formados por perfiles conformados en frío de chapa galvanizada. Estos pilares se atornillan a la base y la cubierta mediante tornillos especiales. Por el interior del pilar se fija la bajante de aguas de cubierta formado por un tubo redondo de PVC de 75 mm de diámetro. El pilar se remata por la parte interior mediante una chapa lacada que sirve de sujeción a los mecanismos eléctricos: enchufes, interruptores y cuadro eléctrico de protección.

Paredes laterales

El cerramiento lateral se realizará con panel sándwich que será de 40 mm de espesor y estará compuesto de chapa de acero prelacada sobre base galvanizada por ambas caras y aislamiento intermedio térmico y acústico formado a base de resinas de poliuretano inyectado.

El panel es muy resistente frente a la humedad, mostrándose prácticamente inalterable a lo largo del tiempo.

Falso techo

El falso techo de la caseta de seguridad está formado por lamas de chapa perfilada metálica galvanizada y prelacada en poliéster silicona de color blanco pirineo, con un espesor de 0,5 mm. Entre el falso techo y la chapa cubierta se coloca el aislamiento de 80 mm de fibra de vidrio con lámina de vapor.

  • Altura interior libre del módulo prefabricado: 2,275 mm

Carpintería exterior

La carpintería de la cabina de vigilancia está fabricada con perfiles de aluminio en blanco.

La carpintería de la garita de vigilancia consta de los siguientes elementos:

  • Puerta exterior de una hoja acristalada de 975 x 2060 mm con manilla y cerradura.
  • Fijo acristalado de aluminio blanco. Vidrio 3 +3

Carpintería interior

La carpintería está fabricada con perfiles de aluminio lacado en blanco.

Instalación eléctrica

La instalación eléctrica de la garita de vigilancia e considera completa, exceptuando la línea de corriente hasta el lugar de colocación del prefabricado.
Todas las conducciones eléctricas y sus instalaciones, se ajustarán a la actual normativa y reglamento de baja tensión. A la llegada de la acometida se montará un Cuadro de Mando y Protección con protección independiente mediante magneto-térmicos y diferenciales necesarios para alumbrado, emergencias (en caso de contar con ellas), climatización y usos varios, y contará con elementos de protección frente a contactos directos, sobre-intensidades y cortocircuitos y contactos indirectos.

  • Pantalla Estanca con Difusor de Superficie 2 x 36 W.
  • Tomas de Enchufe de 16A+TT.
  • Interruptores o Conmutadores de superficie de 10A+TT.

En los módulos prefabricados estándar, todo el cableado eléctrico está oculto tras el falso techo y los remates de los pilares, por tanto, la instalación eléctrica queda completamente oculta.

Acabados

  • Toda la estructura de la garita de vigilancia se ha pintado en blanco.
  • Consta de un peto perimetral inferior de chapa en blanco.
  • Consta de un peto perimetral superior de chapa en blanco.

Otros

Además se ha suministrado un aire acondicionado tipo split 2,250 fg/cal.
